Артикул:
D050-03881
Производитель:
Kvant, Россия
52469 ₽
Давление номинальное
10 бар
Диаметр
Ду350
Класс герметичности
A
Материал диска
углеродистая сталь
Все характеристики

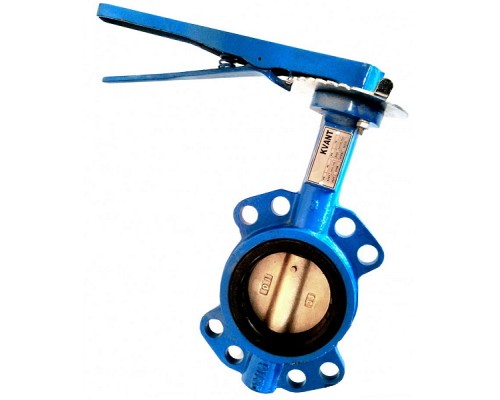

Затвор дисковый поворотный Kvant имеет межфланцевый тип присоединения с гладкими отверстиями. Конструкция с цельносварной осью затвора, предназначенной для уменьшения вероятности протечек. Наличие защитного эпоксидного покрытия (в 150 мкм). Эластичное внутреннее уплотнение исключает контакт корпуса с рабочей средой. Варианты управления: рукоятка; редуктор; привод.

Параметры затвора межфланцевого Kvant Ду350:

  • Диаметр номинальный DN - 350 мм
  • Давление номинальное PN - 10 бар
  • Тип управления - рукоятка
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - нет
  • Выходной крутящий момент - 1923 Нм
  • Цвет затвора - Синий
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - есть
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - углеродистая сталь
  • Материал диска - углеродистая сталь
  • Тип уплотнения - NBR
  • Вес - 38 кг
  • Страна производитель затвора - Россия
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
Затвор дисковый Kvant Ду350 Ру10, 16 NBR стальной диск и корпус с редуктором

Затвор дисковый Kvant Ду350 Ру10, 16 NBR стальной диск и корпус с редуктором

Габаритные и установочные размеры затвора межфланцевого Kvant Ду350:

  • Диаметр Dn - 350 мм
  • L1 - 435 мм
  • D1 - 335 мм
  • D2 - 370 мм
  • D3 - 470 мм
  • D4 - 29 мм
  • H1 - 640 мм
  • H3 - 45 мм
  • Количество и диаметр болтовых отверстий на фланце N - Th - 16 x 29 мм
  • Строительная длина - 76 мм
  • Строительная высота - 370 мм
Затвор дисковый Kvant Ду350 Ру10, 16 NBR стальной диск и корпус с редуктором

Эскиз затвора Kvant Ду350

Установка и техническое обсдуживание затворов Kvant:

  • Установка: Перед установкой дисковых затворов Kvant Ду350 следует убедиться в исправности рабочего органа и в его полном закрытии/открытии затвора.
  • Рекомендуемое положение штока - горизонтальное. Так износ седлового уплотнения будет минимальным, а значит и срок службы затвора увеличивается. Установочное положение затворов Kvant любое, но НЕ «ШТОКОМ ВНИЗ».
  • Монтаж затвора поворотного производится в положении «открыто». Это необходимо для исключения зажатия диска седловым уплотнением.
  • На межфланцевых затворах затяжка крепежа по всей болтовой окружности обязательно должна быть равномерной.
  • Техническое обслуживание: Следует производить периодические осмотры оборудования в зависимости от режима работы трубопроводной системы (или агрегата), однако не реже одного раза в полугодие. Осмотр и проверку должен проводить персонал, обслуживающий данную систему или агрегат.
