Артикул:
D050-04429
Производитель:
Tecofi, Франция
53104 ₽
Давление номинальное
16 бар
Диаметр
Ду100
Класс герметичности
A
Материал диска
Нержавеющая сталь CF8M
Все характеристики

Затвор дисковый поворотный Tecofi VPI 4449 Ду100 Ру16 – применяется в системах холодного и горячего водоснабжения, водоотведения, пожаротушения; вентиляции и кондиционировании. Его запрещается применять с паром.

Устройство разработано по норме NF EN 593 и имеет двухстороннюю герметичность по классу "А" по ГОСТ 54808-2011. Верхний фланец выполнен по норме ISO 5211. В данной модели поворотного затвора имеются гладкие проушины. Седловое уплотнение - заменяемое. Шток состоит из двух частей и обеспечивает улучшенную пропускную способность. Диск поворотного затвора Tecofi уменьшен по толщине, механически обработан по краю и отполирован, благодаря чему достигается постоянство крутящего момента.

Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях и под навесом на открытом воздухе.

Электропривод ГЗ-ОФ-45/11К рассчитан для работы в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения до 15 мин., с частотой включений до 60 раз в час, для работы в режиме автоматического регулирования – до 600 включений в час (в режиме S7 по ГОСТ 183-74).

Параметры затвора дискового Tecofi VPI 4449 с ГЗ-ОФ-45/11К Ду100 Ру16:

  • Диаметр номинальный DN - 100 мм
  • Диаметр в дюймах - 4"
  • Давление номинальное PN - 16 бар
  • Тип управления - электропривод
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - нет
  • Выходной крутящий момент - 40 Нм
  • Температура рабочей среды - от -15℃ до 130℃
  • Цвет затвора - Синий
  • Степень защиты корпуса IP - 65
  • Датчик обратной связи - Концевые выключатели
  • Наличие блока концевых выключателей - есть
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Чугун GGG-50
  • Материал диска - Нержавеющая сталь CF8M
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 4.4 кг
  • Вес привода - 6.3 кг
  • Вес - 10.7 кг
  • Размер штока, мм - 11х11
  • Страна производитель затвора - Франция
  • Страна производитель привода - Россия

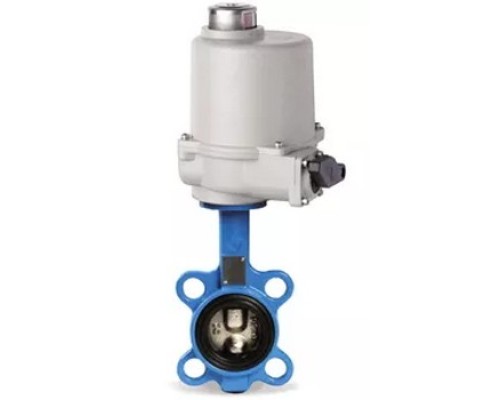

Затвор дисковый поворотный Tecofi VPI 4449 Ду100 Ру16 с электроприводом ГЗ-ОФ-45/11К, 220В

Затвор дисковый поворотный Tecofi VPI 4449 Ду100 Ру16 с электроприводом ГЗ-ОФ-45/11К, 220В

Габаритные и установочные размеры затвора дискового поворотного Tecofi VPI 4449 с ГЗ-ОФ-45/11К Ду100 Ру16:

  • A - 169 мм
  • В - 90 мм
  • C - 36 мм
  • C - 32 мм
  • CH - 11х11 мм
  • ISO - F07
  • E - 139.5 мм
  • L - 52 мм
  • N х d - 8 x 7 мм
Затвор дисковый поворотный Tecofi VPI 4449 Ду100 Ру16 с электроприводом ГЗ-ОФ-45/11К, 220В

Эскиз затвора дискового поворотного Tecofi VPI 4449 с ГЗ-ОФ-45/11К Ду100 Ру16

Характеристики электропривода - ГЗ-ОФ-45/11К:

  • Тип электропривода - Четвертьоборотный
  • Выходной крутящий момент - 45 Нм
  • Взрывозащита - нет
  • Сигнал управления - ON/OFF
  • Угол поворота - 90°C
  • Время работы - 11 сек.
  • Вес привода - 6.3 кг
  • А - 73 мм
  • Г - 36 мм
  • Д - 38 мм
  • Ж - 122 мм
  • И - 3/4"
  • В - 202 мм
  • ISO - F05, F07
Затвор дисковый поворотный Tecofi VPI 4449 Ду100 Ру16 с электроприводом ГЗ-ОФ-45/11К, 220В

Эскиз электропривода ГЗ-ОФ-45/11К

Материалы деталей затвора дискового поворотного Tecofi VPI 4449 с ГЗ-ОФ-45/11К Ду100 Ру16:

Кол-во Наименование Материал
1 1 Корпус Ковкий чугун EN-GJS-500-7
2 1 Диск Нерж. сталь CF8M
3 1 Манжета Жаростойкий ЭПДМ
4 1 Верхний шток Нерж. сталь 420
5 1 Нижний шток Нерж. сталь 420
6 1 Стопорное кольцо Нерж. сталь 201
7 1 Пыльник Нитрил
Кол-во Наименование Материал
8 2 Кольцевая прокладка Нитрил
9 1 Вкл адыш Нерж. сталь 201 + F4
10 1 Пробка Пластмасса
11 2 Стопорное кольцо Сталь 65Mn
12 1 Шильда Нерж. сталь 304
13 1 Заклепка Алюминий
14 1 Ручка Ковкий чугун

Характеристики

Давление номинальное
16 бар
Диаметр
Ду100
Класс герметичности
A
Материал диска
Нержавеющая сталь CF8M
Материал корпуса
Чугун GGG-50
Производитель
Tecofi, Франция
Тип управления
электропривод
Уплотнение
EPDM
