Артикул:
D050-11858
Производитель:
Tecofi, Франция
52663 ₽
Давление номинальное
16 бар
Диаметр
Ду125
Материал диска
ковкий чугун EN-GJS-500-7
Материал корпуса
ковкий чугун EN-GJS-500-7
Все характеристики

Затворы Tecofi VPI 4648-N03NI с TDA Ру16 - это четверть оборотные затворы, которые также могут выполнять регулирующую функцию. Область применения: чистые невязкие среды. Разработаны по норме NF EN 593.

Основные технические характеристики затворов дисковых Tecofi VPI 4648-N03NI с TDA Ру16

  • Диаметр номинальный DN - 125 мм
  • Диаметр в дюймах - 5"
  • Давление номинальное PN - 16 бар
  • Тип управления - пневмопривод
  • Тип присоединения - межфланцевый
  • Температура рабочей среды - от -10℃ до 80℃
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Материал корпуса - ковкий чугун EN-GJS-500-7
  • Материал диска - ковкий чугун EN-GJS-500-7
  • Тип уплотнения - NBR
  • Вес запорной арматуры - 12.2 кг
  • Вес - 12.2 кг
  • Отверстия на фланце количество/диаметр - 8x16
  • Страна производитель затвора - Франция
  • Страна производитель привода - Франция

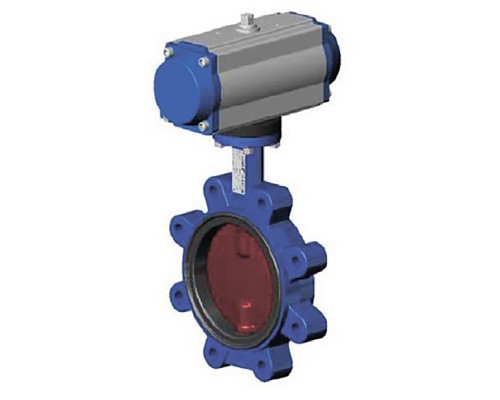

Затвор дисковый поворотный Tecofi TECFLY VPI 4648-N03NI Ду125 Ру16 межфланцевый с резьбовыми проушинами, корпус - чугун, диск - чугун, уплотнение - NBR, с пневмоприводом двойного действия

Затвор дисковый поворотный Tecofi TECFLY VPI 4648-N03NI Ду125 Ру16 межфланцевый с резьбовыми проушинами, корпус - чугун, диск - чугун, уплотнение - NBR, с пневмоприводом двойного действия

Габаритно-установочные размеры затворов дисковых Tecofi VPI 4648-N03NI с TDA Ру16

  • Ду - 125 мм
  • nxM - 8x16
  • A - 190 мм
  • B- 146 мм
  • L- 56 мм
  • ⌀D - 210 мм
  • W - 97 мм
  • V - 210 мм
Затвор дисковый поворотный Tecofi TECFLY VPI 4648-N03NI Ду125 Ру16 межфланцевый с резьбовыми проушинами, корпус - чугун, диск - чугун, уплотнение - NBR, с пневмоприводом двойного действия

Эскиз затворов дисковых Tecofi VPI 4648-N03NI с TDA Ру16

Спецификация материалов затворов дисковых Tecofi VPI 4648-N03NI с TDA Ру16

Поз. Деталь Материал
1 Корпус Ковкий чугун EN-GJS-500-7
2 Диск Ковкий чугун EN-GJS-500-7
3 Шток Нержавеющая сталь
4 Муфта Нитрил
5 Вкладыш PTFE
6 Кольцевая прокладка NBR
7 Штильла Нержавеющая сталь 304
8 Стопорное кольцо Сталь
9 Пробка Пластик
10 Привод
Затвор дисковый поворотный Tecofi TECFLY VPI 4648-N03NI Ду125 Ру16 межфланцевый с резьбовыми проушинами, корпус - чугун, диск - чугун, уплотнение - NBR, с пневмоприводом двойного действия

Эскиз материалов затворов дисковых Tecofi VPI 4648-N03NI с TDA Ру16

Характеристики

Давление номинальное
16 бар
Диаметр
Ду125
Материал диска
ковкий чугун EN-GJS-500-7
Материал корпуса
ковкий чугун EN-GJS-500-7
Производитель
Tecofi, Франция
Тип управления
пневмопривод
Уплотнение
NBR
