Артикул:
D050-05303
Производитель:
ABRA, Китай
68317 ₽
Давление номинальное
16 бар
Диаметр
Ду100
Класс герметичности
A
Материал диска
Ковкий чугун EN-GJS-400-15
Все характеристики

Основные области применения затворов ABRA - для трубопроводов, транспортирующих воду, теплоносители и нейтральные среды, в том числе газы, такие как воздух, азот и т.д., другие среды к которым устойчивы материалы конструкции
Затворы проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом. Малое гидравлическое сопротивление затворов ABRA обеспечивает великолепные гидравлические характеристики.
Поворотный затвор межфланцевый ABRA - это запорно-регулирующая трубопроводная арматура с минимальной практически достижимой строительной длиной.
Высокое качество изготовления и проверенные материалы конструкции обеспечивают отличные эксплуатационные характеристики.
Конструкция поворотного затвора ABRA обеспечивает при необходимости полную разборность.

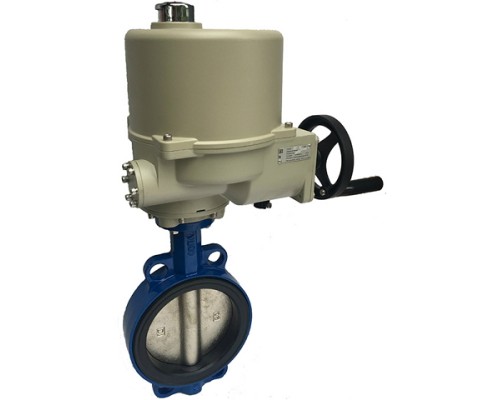

Затвор поворотный ABRA BUV-VF826D Ду100 Ру16 EPDM с эл.приводом ГЗ-ОФ-70/5,5М 3x380 В - параметры

  • Страна производитель - Китай
  • Бренд - ABRA
  • Диаметр номинальный DN - 100 мм
  • Материал корпуса - Серый чугун EN-GJL-250
  • Материал запорного органа - Ковкий чугун EN-GJS-400-15
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Давление номинальное PN - 16 бар
  • Тип покрытия - эпоксидный порошок
  • Тип управления - электропривод
  • Тип затвора - поворотный дисковый
  • Цвет затвора - Синий
  • Датчик обратной связи - Концевые выключатели
  • Вес - 15.8 кг
Затвор поворотный ABRA BUV-VF826D Ду100 Ру16 EPDM с эл.приводом ГЗ-ОФ-70/5,5М 3x380 В

Затвор поворотный ABRA BUV-VF826D Ду100 Ру16 EPDM с эл.приводом ГЗ-ОФ-70/5,5М 3x380 В

Затвор поворотный ABRA BUV-VF826D Ду100 Ру16 EPDM с эл.приводом ГЗ-ОФ-70/5,5М 3x380 В - габаритные и установочные размеры

  • Ду - 100 мм
  • Строительная высота, B+C - 433 мм
  • Строительная длина, L - 52 мм
  • A - 106 мм
  • D - 265 мм
  • E - 195 мм
  • C - 267 мм
Затвор поворотный ABRA BUV-VF826D Ду100 Ру16 EPDM с эл.приводом ГЗ-ОФ-70/5,5М 3x380 В

Затвор поворотный ABRA BUV-VF826D Ду100 Ру16 EPDM с эл.приводом ГЗ-ОФ-70/5,5М 3x380 В - эскиз

Затвор поворотный ABRA BUV-VF826D Ду100 Ру16 EPDM с эл.приводом ГЗ-ОФ-70/5,5М 3x380 В - материалы

№ п/п Наименование детали Материал
1 Корпус Чугун GG25
2 Нижний подшипник Армированный PSF/PCU с графитовой вставкой + PTFE
3 Седло EPDM
4 Запорный диск чугун GGG40/GGG50
5 Длинный подшипник (2 шт) Армированный PSF/PCU с графитовой вставкой
6 Шток Нержавеющая сталь AISI410
7 Манжета EPDM
8 Уплотнительное кольцо NBR
9 Короткий подшипник (2 шт) Армированный PSF/PCU с графитовой вставкой + PTFE
10 Стопорная шайба-втулка Углеродистая сталь

Характеристики

Давление номинальное
16 бар
Диаметр
Ду100
Класс герметичности
A
Материал диска
Ковкий чугун EN-GJS-400-15
Материал корпуса
Серый чугун EN-GJL-250
Производитель
ABRA, Китай
Тип управления
электропривод
Уплотнение
EPDM
