Артикул:
D050-12233
Производитель:
СибЗТА, Россия
52754 ₽
Давление номинальное
16 бар
Диаметр
Ду800
Материал корпуса
Чугун GGG40
Производитель
СибЗТА, Россия
Все характеристики
Затвор поворотный дисковый СибЗТА применяется в системах тепловодоснабжения, вентиляции и кондиционирования, а также в магистралях тепловых сетей как надежное, не требующее специального обслуживания запорно-регулирующее устройство на трубопроводе для воды при температуре до 130 градусов.

Параметры затвора дискового чугунного СибЗТА 32ч501р Ду800 Ру16:

  • Давление номинальное PN - 16 бар
  • Температура - 120 С°
  • Температура окружающей среды - от -40 до 40 °C
  • Материал корпуса - Чугун GGG40
  • Тип уплотнения - EPDM
  • Тип присоединения - межфланцевый
  • Страна производитель - Россия
  • Среда - вода
  • Вес - 390 кг

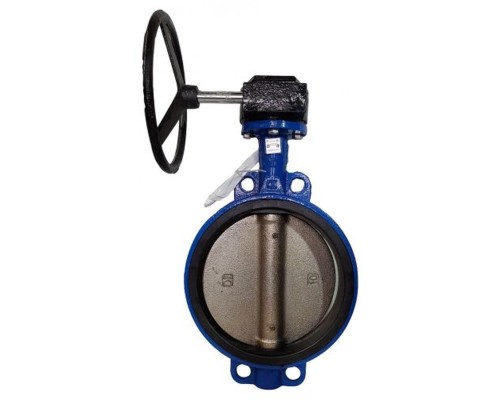

Затвор дисковый СибЗТА 32ч501р Ду800 Ру16 межфланцевый, корпус - чугун GGG40, уплотнение – EPDM, с редуктором

Затвор дисковый СибЗТА 32ч501р Ду800 Ру16 межфланцевый, корпус - чугун GGG40, уплотнение – EPDM, с редуктором

Габаритные и установочные размеры затвора дискового чугунного СибЗТА 32ч501р Ду800 Ру16:

  • L - 190 мм
  • H1 - 576 мм
  • H2 - 672 мм
  • H3 - 66 мм
  • D1 - 950 мм
  • n-d1 - 24-39 мм
  • E - 300 мм
  • H - 16 мм
Затвор дисковый СибЗТА 32ч501р Ду800 Ру16 межфланцевый, корпус - чугун GGG40, уплотнение – EPDM, с редуктором

Эскиз затвора дискового чугунного СибЗТА 32ч501р Ду800 Ру16

Материалы деталей затвора дискового чугунного СибЗТА 32ч501р Ду800 Ру16:

Наименование Материал
1 Корпус чугун GGG40
2 Втулка вала PTFE
3 Кольцо уплотнения вала EPDM
4 Вал 2Cr13
5 Диск GGG 40 с никелированным покрытием
6 Вкладыш уплотнения EPDM
7 Штифт Углеродистая сталь
Затвор дисковый СибЗТА 32ч501р Ду800 Ру16 межфланцевый, корпус - чугун GGG40, уплотнение – EPDM, с редуктором

Эскиз материалов деталей затвора дискового чугунного СибЗТА 32ч501р Ду800 Ру16

Характеристики

Давление номинальное
16 бар
Диаметр
Ду800
Материал корпуса
Чугун GGG40
Производитель
СибЗТА, Россия
Тип управления
редуктор
Уплотнение
EPDM
Отзывов: 0

Нет отзывов о данном товаре.
