Артикул:
D050-11741
Производитель:
Tecofi, Франция
52462 ₽
Давление номинальное
16 бар
Диаметр
Ду65
Класс герметичности
A
Материал диска
Нержавеющая сталь CF8M
Все характеристики

Затворы Tecofi VPI 4449-N07EP с TSR Ду65 Ру16 - это четверть оборотные затворы, которые также могут выполнять регулирующую функцию. Область применения: чистые невязкие среды. Разработаны по норме NF EN 593.

Основные технические характеристики затворов дисковых Tecofi VPI 4449-N07EP с TSR Ду65 Ру16

  • Диаметр номинальный DN - 65 мм
  • Диаметр в дюймах - 2 1/2"
  • Давление номинальное PN - 16 бар
  • Тип управления - пневмопривод
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - есть
  • Температура рабочей среды - от -15℃ до 130℃
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - ковкий чугун EN-GJS-500-7
  • Материал диска - Нержавеющая сталь CF8M
  • Тип уплотнения - EPDM
  • Вес - 6.3 кг
  • Страна производитель затвора - Франция
  • Страна производитель привода - Франция

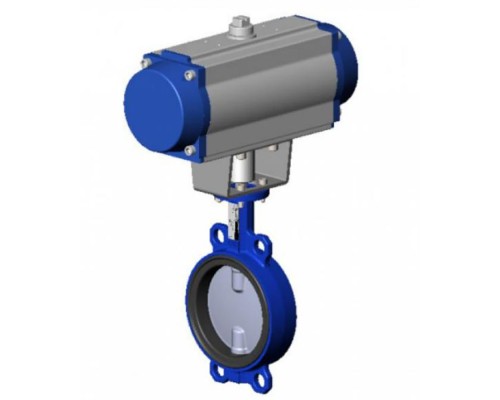

Затвор дисковый поворотный Tecofi TECFLY VPI 4449-N07EP Ду65 Ру16 межфланцевый, корпус - ковкий чугун, диск - нержавеющая сталь, уплотнение EPDM с пневмоприводом одностороннего действия

Затвор дисковый поворотный Tecofi TECFLY VPI 4449-N07EP Ду65 Ру16 межфланцевый, корпус - ковкий чугун, диск - нержавеющая сталь, уплотнение EPDM с пневмоприводом одностороннего действия

Габаритно-установочные размеры затворов дисковых Tecofi VPI 4449-N07EP с TSR Ду65 Ру16

  • Ду - 65 мм
  • A - 150 мм
  • B- 70 мм
  • L- 45.5 мм
  • V - 210 мм
  • W - 97 мм
  • X - 149 мм
Затвор дисковый поворотный Tecofi TECFLY VPI 4449-N07EP Ду65 Ру16 межфланцевый, корпус - ковкий чугун, диск - нержавеющая сталь, уплотнение EPDM с пневмоприводом одностороннего действия

Эскиз затворов дисковых Tecofi VPI 4449-N07EP с TSR Ду65 Ру16

Спецификация материалов затворов дисковых Tecofi VPI 4449-N07EP с TSR Ду65 Ру16

Поз. Описание Материал
15 Пневматический привод
14 Шайба : Ду40‐125; Ду200 Алюминий
  Монтажный фланец :
Ду150; Ду250‐300
Нерж. сталь 304
13 Заклепка Алюминий
12 Шильда Нерж. сталь 304
11 Стопорное кольцо Сталь 65Mn
10 Пробка Пластмасса
9 Вкладыш Нерж. сталь 201 + F4
8 Кольцевая прокладка Нитрил
7 Пыльник Нитрил
6 Стопорное кольцо Нерж. сталь 201
5 Нижний шток Нерж. сталь 420
4 Верхний шток Нерж. сталь 420
3 Манжета Жаростойкий ЭПДМ
2 Диск Нерж. сталь CF8M
1 Корпус Ковкий чугун EN‐GJS‐500‐7
Затвор дисковый поворотный Tecofi TECFLY VPI 4449-N07EP Ду65 Ру16 межфланцевый, корпус - ковкий чугун, диск - нержавеющая сталь, уплотнение EPDM с пневмоприводом одностороннего действия

Эскиз материалов затворов дисковых Tecofi VPI 4449-N07EP с TSR Ду65 Ру16

Характеристики

Давление номинальное
16 бар
Диаметр
Ду65
Класс герметичности
A
Материал диска
Нержавеющая сталь CF8M
Материал корпуса
ковкий чугун EN-GJS-500-7
Применение
вентиляция и стационарное кондиционирование, водоснабжение, теплоснабжение, Пожаротушение
Производитель
Tecofi, Франция
Тип управления
пневмопривод
Уплотнение
EPDM
