Артикул:
D040-00278
Производитель:
Гранар, Россия
292508 ₽
Давление номинальное
16 бар
Диаметр
Ду80
Корпус
Чугун EN-GJS-400-15
Макс. температура
120 ℃
Все характеристики
  • Применение: трубопроводы, транспортирующие холодную, горячую воду, нейтральные среды, системы канализации.
  • Рабочее давление: 16 бар.
  • Температура рабочей среды: до + 120 °С
  • Вес: 43,0 кг.
  • ISO-фланец: F10
  • Привод: SA 07.6

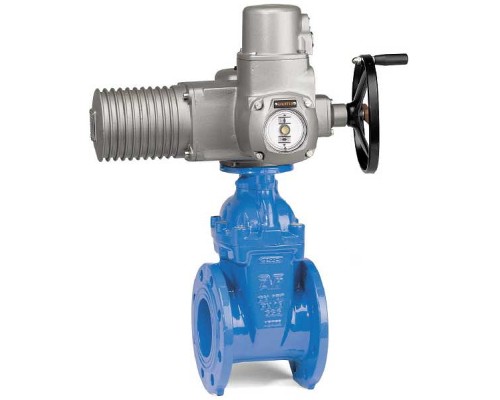

Задвижка ГРАНАР KR-A Ду80 Ру16 фланцевая с электроприводом 380В

Размеры:

  • L=180 мм (строительная длина)
  • d=133 мм
  • D=200 мм
  • E=212 мм
  • K=160 мм
  • n x d=8 x 19 мм
  • b=19 мм
  • t=3 мм
  • H1=210 мм
  • H2=531 мм
  • D1=160 мм
  • D2=101 мм
  • c1=265 мм
  • C2=249 мм
Чертеж Задвижка ГРАНАР KR-A Ду80 Ру16 фланцевая с электроприводом 380В

Материалы

1 Корпус, крышка Высокопрочный чугун GGG40(EN-GJS-400)
2 Клин, прокладка крышки GGG40 (EN-GJS-400)/EPDM
3 Шток Нержавеющая сталь X12Cr13
4 Фланец под привод GGG40 (EN-GJS-400)

Характеристики

Давление номинальное
16 бар
Диаметр
Ду80
Корпус
Чугун EN-GJS-400-15
Макс. температура
120 ℃
Производитель
Гранар, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
электропривод
Уплотнение
EPDM
Отзывов: 0

Нет отзывов о данном товаре.
