Артикул:
D040-06472
Производитель:
Tecofi, Франция
238396 ₽
Давление номинальное
10 бар
Диаметр
Ду350
Корпус
ковкий чугун EN-GJS-500-7
Макс. температура
80 ℃
Все характеристики

Задвижки Tecofi VG4400-00M предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки Tecofi VG4400-00M Ду350

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 350 мм
  • Давление номинальное PN - 10 бар
  • Рабочее давление - 7 бар
  • Тип управления - штурвал
  • Конструкция шпинделя - выдвижной
  • Температура рабочей среды от -10°C до +80°C
  • Материал корпуса - ковкий чугун EN-GJS-500-7
  • Материал запорного органа - нержавеющая сталь
  • Тип уплотнения - Металл
  • Вес - 125 кг
  • Страна производитель - Франция

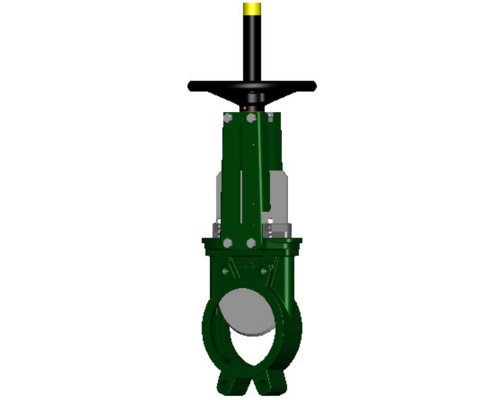

Задвижка шиберная Tecofi VG 4400-00M Ду350 Ру10 со штурвалом, выдвижной шток, корпус ковкий чугун, уплотнение металл/металл

Задвижка шиберная Tecofi VG 4400-00M Ду350 Ру10 со штурвалом, выдвижной шток, корпус ковкий чугун, уплотнение металл/металл

Размеры задвижки Tecofi VG4400-00M Ду350

  • Диаметр DN - 350 мм
  • Строительная длина, A - 96 мм
  • H - 1282 мм
  • B - 900 мм
  • C - 438 мм
  • D - 290 мм
  • ØK - 460 мм
  • ØV - 500 мм
  • n - 16 шт
  • ØM - 10-M20
Задвижка шиберная Tecofi VG 4400-00M Ду350 Ру10 со штурвалом, выдвижной шток, корпус ковкий чугун, уплотнение металл/металл

Эскиз задвижки Tecofi VG4400-00M Ду350

Таблица деталей и материалов задвижки Tecofi VG4400-00M Ду350

№ п/п Наименование Материал
1 Корпус Ковкий чугун EN-GJS-500-7
2 Набивка сальника PTFE
3 Нож Нержавеющая сталь X5CrNi 18-10
4 Шток Нержавеющая сталь 13%Cr
5 Бугель Сталь с эпоксидным покрытием
6 Опорная пластина Оцинкованная сталь
7 Опорная шайба Бронза
8 Гайка Бронза
9 Стопорный винт Нержавеющая сталь
10 Масленка Нержавеющая сталь
11 Заглушка Пластик
12 Защитный футляр Сталь
13 Штурвал Чугун EN-GJL-250
14 Сальник Ковкий чугун
17 Кольцевая прокладка Нитрил

Характеристики

Давление номинальное
10 бар
Диаметр
Ду350
Корпус
ковкий чугун EN-GJS-500-7
Макс. температура
80 ℃
Материал запорного органа
нержавеющая сталь
Производитель
Tecofi, Франция
Рабочее давление
7 бар
Тип задвижки
Шиберная
Тип присоединения
межфланцевый
Тип управления
штурвал
Уплотнение
Металл
