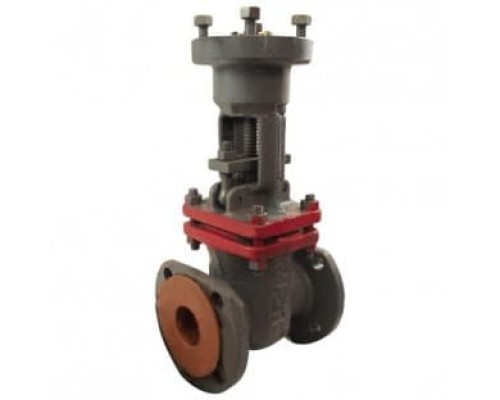

Name: Задвижка стальная МЗТА ЗКЛ2-25 30с964нж Ду300 Ру25 под электропривод
Brand: МЗТА, Россия
SKU: D040-01818
Price: 238252.4135 RUB
Availability: InStock

Задвижка стальная МЗТА ЗКЛ2-25 30с964нж Ду300 Ру25 под электропривод

Артикул:

D040-01818

Производитель:

МЗТА, Россия

238252 ₽

0 отзывов

Давление номинальное

25 бар

Диаметр

Ду300

Корпус

Сталь 25Л

Макс. температура

425 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка стальная литая клиновая 30с964нж предназначена для установки на трубопроводах (Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах.

К трубопроводу присоединяется при помощи фланцев (по ГОСТу 33259-2015 — PN 2,5 МПа (25 кгс/см2) – исполнение B).

Общие характеристики задвижки 30с964нж

Тип задвижки - Клиновая
Тип ISO фланца арматуры - Тип Б
Диаметр номинальный DN - 300 мм
Давление номинальное PN - 25 бар
Тип управления - голый шток
Температура рабочей среды - от -40 до 450
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Сталь 25Л
Материал запорного органа - Сталь 25Л
Тип уплотнения - ТРГ
Вес - 340 кг
Цвет задвижки - светло серый
Страна производитель - Россия

Задвижка стальная МЗТА ЗКЛ2-25 30с964нж Ду300 Ру25 под электропривод

Габаритные размеры задвижки 30с964нж

Строительная длина - 500 мм
Строительная высота H2- 986 мм

Установочные размеры и характеристики задвижки 30с964нж

N - Th = 16 x 30 мм
D1 = 430 мм
Dn = 300 мм
Крутящий момент - 300 Н*м

Эскиз Задвижка стальная МЗТА ЗКЛ2-25 30с964нж Ду300 Ру25 под электропривод

Эскиз задвижки 30с964нж под элктропривод

Материалы деталей задвижки МЗТА Ду300:

№	Наименование	Материал
1	Корпус	сталь 25Л
2	Крышка	сталь 25Л
3	Клин (диски)	сталь 25Л
4	Шпиндель	20Х13
5	Гайка шпинделя	латунь ЛС59-1
6	Гайка	сталь 25
7	Шпилька, болт	сталь 35

№	Наименование	Материал
8	Болт откидной	сталь 35
9	Уплотнение между корпусом и крышкой (прокладка, кольцо)	паронит, ТРГ
10	Набивка сальника	АГИ, ТРГ
11	Подшипник	по ГОСТ 7872-89
12	Наплавка на кольце в корпусе	07Х25Н13
13	Наплавка на клине	сталь по типу 20Х13
