Name: Задвижка клиновая стальная МЗТА ЗКЛ2-25 30лс64нжХЛ Ду250 Ру25 фланцевая, со штурвалом и выдвижным штоком в г. Москва
Brand: МЗТА, Россия
SKU: D040-04587
Price: 225049.8849 RUB
Availability: InStock

Скидка -6%

Задвижка клиновая стальная МЗТА ЗКЛ2-25 30лс64нжХЛ Ду250 Ру25 фланцевая, со штурвалом и выдвижным штоком в г. Москва

Артикул:

D040-04587

Производитель:

МЗТА, Россия

239415 ₽225050 ₽

10 или более: - 225050 ₽

0 отзывов

Давление номинальное

25 бар

Диаметр

Ду250

Корпус

Сталь 20ГЛ

Макс. температура

450 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии.

Параметры задвижки клиновой МЗТА 30лс64нжХЛ Ду250 Ру25:

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 250 мм
Давление номинальное PN - 25 бар
Тип управления - штурвал
Температура рабочей среды - от -60 до + 450 °C
Климатическое исполнение - ХЛ1
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Сталь 20ГЛ
Материал запорного органа - Сталь 20ГЛ
Тип уплотнения - Металл
Тип покрытия - без покрытия
Крутящий момент - 280 Нм
Цвет задвижки - серый
Вес - 248 кг
Страна производитель - Россия

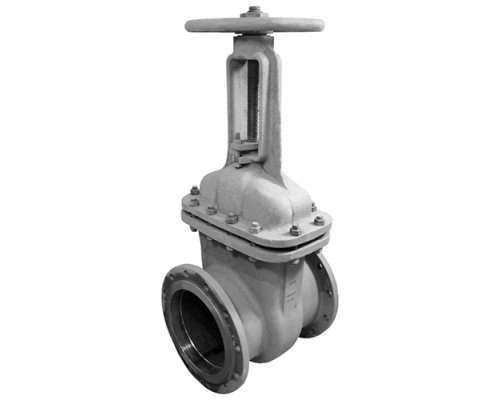

Задвижка клиновая стальная МЗТА ЗКЛ2-25 30лс64нжХЛ Ду250 Ру25 фланцевая, со штурвалом и выдвижным штоком

Габаритные и установочные размеры задвижки клиновой МЗТА 30лс64нжХЛ Ду250 Ру25:

L = 457 мм
D = 425 мм
D1 = 370 мм
H = 854 мм
H1 = 1110 мм
D0 = 400 мм
n отв. d = 12 x 30 мм

Эскиз задвижки клиновой МЗТА 30лс64нжХЛ Ду250 Ру25

Материалы деталей задвижки клиновой МЗТА 30лс64нжХЛ Ду250 Ру25:

№ п/п	Наименование	Материал
1	Корпус	Сталь 20ГЛ
2	Крышка	Сталь 20ГЛ
3	Клин (диски)	Сталь 20ГЛ
4	Шпиндель	Сталь 14Х17Н2
5	Гайка шпинделя	латунь ЛС59
6	Гайка	легированная сталь

№ п/п	Наименование	Материал
7	Шпилька, болт	легированная сталь
8	Болт откидной	Сталь 40Х
9	Уплотнение	ТРГ
10	Набивка сальника	ТРГ
11	Маховик	сталь 20ГЛ
13	Подшипник	по ГОСТ 7872-89
