Артикул:
D050-11707
Производитель:
Tecofi, Франция
53268 ₽
Давление номинальное
16 бар
Диаметр
Ду125
Класс герметичности
A
Материал диска
Нержавеющая сталь CF8M
Все характеристики

Затворы Tecofi VPI 4449-N03 с TDA Ду125 Ру16 - это четверть оборотные затворы, которые также могут выполнять регулирующую функцию. Область применения: чистые невязкие среды. Разработаны по норме NF EN 593.

Основные технические характеристики затворов дисковых Tecofi VPI 4449-N03 с TDA Ду125 Ру16

  • Диаметр номинальный DN - 125 мм
  • Диаметр в дюймах - 5"
  • Давление номинальное PN - 16 бар
  • Тип управления - пневмопривод
  • Тип присоединения - межфланцевый
  • Температура рабочей среды - от -15℃ до 130℃
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - ковкий чугун EN-GJS-500-7
  • Материал диска - Нержавеющая сталь CF8M
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 9.1 кг
  • Вес - 9.1 кг
  • Страна производитель затвора - Франция
  • Страна производитель привода - Франция

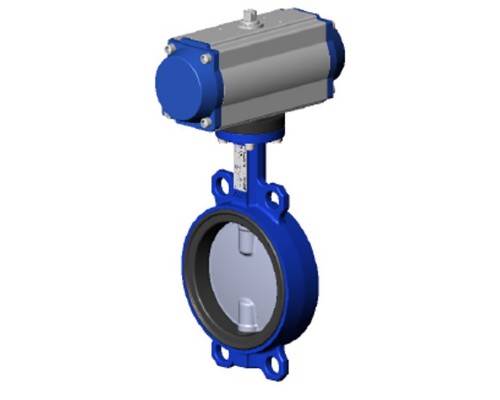

Затвор дисковый поворотный Tecofi TECFLY VPI 4449-N03 Ду125 Ру16 межфланцевый, корпус - чугун, диск - нержавеющая сталь, уплотнение - EPDM, с пневмопривдом двойного действия

Затвор дисковый поворотный Tecofi TECFLY VPI 4449-N03 Ду125 Ру16 межфланцевый, корпус - чугун, диск - нержавеющая сталь, уплотнение - EPDM, с пневмопривдом двойного действия

Габаритно-установочные размеры затворов дисковых Tecofi VPI 4449-N03 с TDA Ду125 Ру16

  • Ду - 125 мм
  • A - 190 мм
  • B- 105 мм
  • C- 55.5 мм
  • V - 210 мм
  • W - 97 мм
  • X - 146 мм
Затвор дисковый поворотный Tecofi TECFLY VPI 4449-N03 Ду125 Ру16 межфланцевый, корпус - чугун, диск - нержавеющая сталь, уплотнение - EPDM, с пневмопривдом двойного действия

Эскиз затворов дисковых Tecofi VPI 4449-N03 с TDA Ду125 Ру16

Спецификация материалов затворов дисковых Tecofi VPI 4449-N03 с TDA Ду125 Ру16

Поз. Описание Материал
15 Пневматический привод
14 Шайба Алюминий
13 Заклепка Алюминий
12 Шильда Нерж. сталь 304
11 Стопорное кольцо Сталь 65Mn
10 Пробка Пластмасса
9 Вкладыш Нерж. сталь 201 + F4
8 Кольцевая прокладка Нитрил
7 Пыльник Нитрил
6 Стопорное кольцо Нерж. сталь 201
5 Нижний шток Нерж. сталь 420
4 Верхний шток Нерж. сталь 420
3 Манжета Жаростойкий EPDM
2 Диск Нерж. сталь CF8M
1 Корпус Ковкий чугун EN‐GJS‐500‐7
Затвор дисковый поворотный Tecofi TECFLY VPI 4449-N03 Ду125 Ру16 межфланцевый, корпус - чугун, диск - нержавеющая сталь, уплотнение - EPDM, с пневмопривдом двойного действия

Эскиз материалов затворов дисковых Tecofi VPI 4449-N03 с TDA Ду125 Ру16

Характеристики

Давление номинальное
16 бар
Диаметр
Ду125
Класс герметичности
A
Материал диска
Нержавеющая сталь CF8M
Материал корпуса
ковкий чугун EN-GJS-500-7
Применение
водоснабжение, теплоснабжение
Производитель
Tecofi, Франция
Тип управления
пневмопривод
Уплотнение
EPDM
