Артикул:
D050-10397
Производитель:
FAF, Турция
14729 ₽
Давление номинальное
16 бар
Диаметр
Ду40
Материал диска
сталь SS316
Материал корпуса
Чугун GGG40
Все характеристики

Дисковый поворотный затвор FAF3600 с резьбовыми проушинами применяется в качестве запорно-регулирующего устройства в трубопроводах по транспортированию жидкостей, неагрессивных к конструкции затвора. В закрытом положении диск находится перпендикулярно по отношению к потоку воды. Для того чтобы открыть затвор, диск должен быть повернутым под углом 90º. В отличие от типа Wafer, тип Lug имеет резьбовые проушины в выступах корпуса

Параметры затвора FAF 3662 Ду40 Ру16:

  • Диаметр номинальный DN - 40 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - рукоятка
  • Тип присоединения - межфланцевый
  • Тип ISO фланца - F05
  • Наличие пневмораспределителя - нет
  • Выходной крутящий момент - 15 Нм
  • Температура рабочей среды максимальная - до 180℃
  • Цвет затвора - Синий
  • Датчик обратной связи - нет
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Материал корпуса - Чугун GGG40
  • Материал диска - сталь SS316
  • Тип уплотнения - Viton
  • Вес запорной арматуры - 2.5 кг
  • Вес - 2.5 кг
  • Страна производитель затвора - Турция

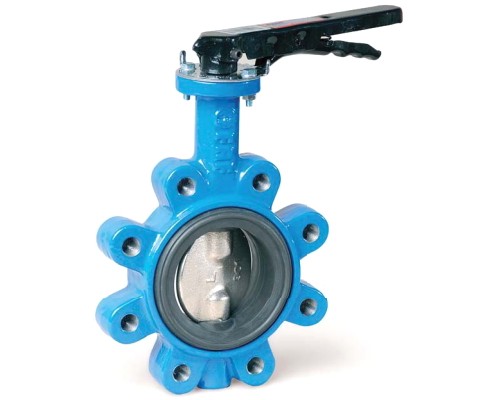

Затвор дисковый поворотный FAF 3662 Ду40 Ру16 LUG корпус - GGG40, диск - SS316, уплотнение - VITON, межфланцевый

Затвор дисковый поворотный FAF 3662 Ду40 Ру16 LUG корпус - GGG40, диск - SS316, уплотнение - VITON, межфланцевый

Габаритные и установочные размеры затвора FAF 3662 Ду40 Ру16:

  • DN - 40 мм
  • A - 30 мм
  • B - 122 мм
  • C - 56 мм
  • D - 50 мм
  • k - 110 мм
  • lxn - 16 x 4
  • E - 11х11 мм
  • M - 190 мм
  • L - 33 мм
Затвор дисковый поворотный FAF 3662 Ду40 Ру16 LUG корпус - GGG40, диск - SS316, уплотнение - VITON, межфланцевый

Эскиз затвора FAF 3662 Ду40 Ру16

Детали и материалы затвора FAF 3662 Ду40 Ру16:

NO ДЕТАЛЬ МАТЕРИАЛ
1 Ручка Алюминий
2 Болты DIN 933
3 Корпус Высокопрочный чугун GGG 40
4 Седловое yплотнение VITON
5 Диск Нерж. сталь AISI 316
6 Стопорное кольцо DIN 472
7 Упорное кольцо Сталь 1.0254
8 Шток Нерж. cталь 1.4021
9 Уплотнительное кольцо NBR, EPDM
10 Центрирующий шток Нерж.Сталь 1.4021
11 Уплотнительное кольцо NBR, EPDM
12 Шайба Нерж.Сталь 1.4016
13 Стопорное Кольцо DIN 472
Затвор дисковый поворотный FAF 3662 Ду40 Ру16 LUG корпус - GGG40, диск - SS316, уплотнение - VITON, межфланцевый

Деталировка затвора дискового FAF 3662 Ру16 Viton Ду40 Ру16

Характеристики

Давление номинальное
16 бар
Диаметр
Ду40
Материал диска
сталь SS316
Материал корпуса
Чугун GGG40
Производитель
FAF, Турция
Тип управления
рукоятка
Уплотнение
Viton
