Артикул:
D050-11762
Производитель:
Tecofi, Франция
14797 ₽
Давление номинальное
16 бар
Диаметр
Ду80
Класс герметичности
A
Материал диска
Алюминиевая бронза Cu Al10 Ni5 Fe4
Все характеристики

Затворы Tecofi VPI 4642-02 с рукояткой Ду80 Ру16 - это четверть оборотные затворы, которые также могут выполнять регулирующую функцию. Область применения: чистые невязкие среды. Разработаны по норме NF EN 593.

Основные технические характеристики затворов дисковых Tecofi VPI 4642-02 с рукояткой Ду80 Ру16

  • Диаметр номинальный DN - 80 мм
  • Диаметр в дюймах - 3"
  • Давление номинальное PN - 16 бар
  • Тип управления - рукоятка
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - нет
  • Температура рабочей среды - от -15℃ до 130℃
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - ковкий чугун EN-GJS-500-7
  • Материал диска - Алюминиевая бронза Cu Al10 Ni5 Fe4
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 4.9 кг
  • Вес - 4.9 кг
  • Отверстия на фланце количество/диаметр - 8x16
  • Страна производитель затвора - Франция

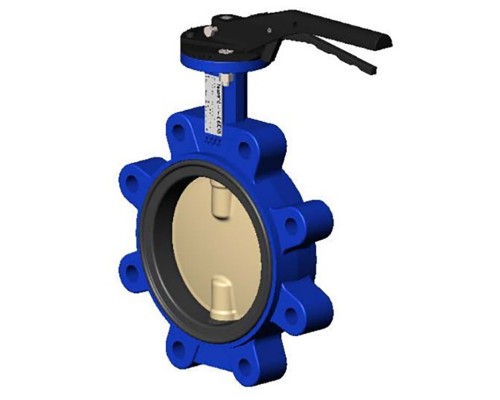

Затвор дисковый поворотный Tecofi TECFLY VPI 4642-02 Ду80 Ру16 межфланцевый, корпус - чугун, диск - алюминиевая бронза, уплотнение - EPDM, с рукояткой

Затвор дисковый поворотный Tecofi TECFLY VPI 4642-02 Ду80 Ру16 межфланцевый, корпус - чугун, диск - алюминиевая бронза, уплотнение - EPDM, с рукояткой

Габаритно-установочные размеры затворов дисковых Tecofi VPI 4642-02 с рукояткой Ду80 Ру16

  • Ду - 80 мм
  • nxM - 8x16
  • A - 156 мм
  • B- 91.6 мм
  • C- 52.5 мм
  • D - 180 мм
  • ⌀K - 160 мм
  • L - 45.5 мм
Затвор дисковый поворотный Tecofi TECFLY VPI 4642-02 Ду80 Ру16 межфланцевый, корпус - чугун, диск - алюминиевая бронза, уплотнение - EPDM, с рукояткой

Эскиз затворов дисковых Tecofi VPI 4642-02 с рукояткой Ду80 Ру16

Спецификация материалов затворов дисковых Tecofi VPI 4642-02 с рукояткой Ду80 Ру16

Поз. Описание Материал
14 Ручка Ковкий чугун
13 Заклепка Алюминий
12 Шильда Нерж. сталь 304
11 Стопорное кольцо Сталь 65Mn
10 Пробка Пластмасса
9 Вкладыш Нерж. сталь 201 + F4
8 Кольцевая прокладка Нитрил
7 Пыльник Нитрил
6 Стопорное кольцо Нерж. сталь 201
5 Нижний шток Нерж. сталь 420
4 Верхний шток Нерж. сталь 420
3 Манжета Жаростойкий ЭПДМ
2 Диск Cu Al10 Ni5 Fe4
1 Корпус Ковкий чугун EN‐GJS‐500‐7
Затвор дисковый поворотный Tecofi TECFLY VPI 4642-02 Ду80 Ру16 межфланцевый, корпус - чугун, диск - алюминиевая бронза, уплотнение - EPDM, с рукояткой

Эскиз материалов затворов дисковых Tecofi VPI 4642-02 с рукояткой Ду80 Ру16

Характеристики

Давление номинальное
16 бар
Диаметр
Ду80
Класс герметичности
A
Материал диска
Алюминиевая бронза Cu Al10 Ni5 Fe4
Материал корпуса
ковкий чугун EN-GJS-500-7
Применение
водоснабжение, теплоснабжение
Производитель
Tecofi, Франция
Тип управления
рукоятка
Уплотнение
EPDM
Отзывов: 0

Нет отзывов о данном товаре.
