Артикул:
D050-11895
Производитель:
Tecofi, Франция
14797 ₽
Давление номинальное
16 бар
Диаметр
Ду65
Класс герметичности
A
Материал диска
Нержавеющая сталь CF8M
Все характеристики

Затворы поворотные дисковые применяются в качестве запорно-регулирующих устройств на трубопроводах. Диск отполирован, уменьшен по толщине и механически обработан по краю, что обеспечивает постоянство крутящего момента. Прочно посаженный шток. Заменяемое седловое уплотнение. Шток из двух частей улучшает пропускную способность.

Двухсторонняя герметичность по классу "А" по ГОСТ 54808-2011.

Верхний фланец по норме ISO 5211.

Основные технические характеристики затворов дисковых Tecofi VPI 4649-02SI с рукояткой Ду65 Ру16

  • Диаметр номинальный DN - 65 мм
  • Диаметр в дюймах - 2 1/2"
  • Давление номинальное PN - 16 бар
  • Тип управления - рукоятка
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - нет
  • Температура рабочей среды - от -20℃ до 170℃
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - ковкий чугун EN-GJS-500-7
  • Материал диска - Нержавеющая сталь CF8M
  • Тип уплотнения - Силикон
  • Вес запорной арматуры - 3.7 кг
  • Вес - 3.7 кг
  • Отверстия на фланце количество/диаметр - 4x16
  • Страна производитель затвора - Франция

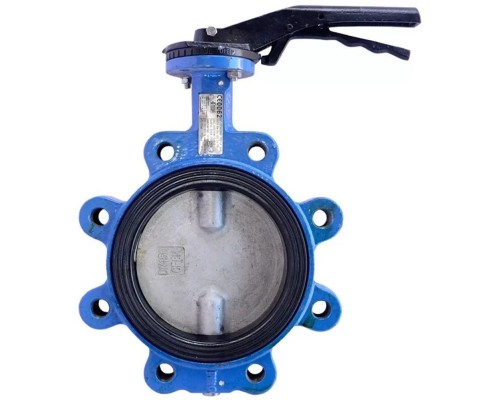

Затвор дисковый поворотный Tecofi TECFLY VPI 4649-02SI Ду65 Ру16 межфланцевые, корпус - чугун, диск - нержавеющая сталь, уплотнение — силикон, с рукояткой

Затвор дисковый поворотный Tecofi TECFLY VPI 4649-02SI Ду65 Ру16 межфланцевые, корпус - чугун, диск - нержавеющая сталь, уплотнение — силикон, с рукояткой

Габаритно-установочные размеры затворов дисковых Tecofi VPI 4649-02SI с рукояткой Ду65 Ру16

  • Ду - 65 мм
  • nxM - 4x16
  • A - 150 мм
  • B- 70 мм
  • C- 52.5 мм
  • D - 180 мм
  • ⌀K - 145 мм
  • L - 45.5 мм
Затвор дисковый поворотный Tecofi TECFLY VPI 4649-02SI Ду65 Ру16 межфланцевые, корпус - чугун, диск - нержавеющая сталь, уплотнение — силикон, с рукояткой

Эскиз затворов дисковых Tecofi VPI 4649-02SI с рукояткой Ду65 Ру16

Спецификация материалов затворов дисковых Tecofi VPI 4649-02SI с рукояткой Ду65 Ру16

Номер Описание Материал
1 Корпус Ковкий чугун EN-GJS-500-7
2 Диск Нерж. сталь CF8M
3 Манжета Силикон
4 Верхний шток Нерж.сталь 420
5 Нижний шток Нерж.сталь 420
6 Стопорное кольцо Нерж.сталь 201
7 Пыльник Нитрил
8 Кольцевая прокладка Нитрил
9 Вкладыш Нерж. сталь 201 + F4
10 Пробка Пластмасса
11 Стопорное кольцо Сталь 65Mn
12 Шильда Нерж. сталь 304
13 Заклепка Алюминий
14 Ручка Ковкий чугун
Затвор дисковый поворотный Tecofi TECFLY VPI 4649-02SI Ду65 Ру16 межфланцевые, корпус - чугун, диск - нержавеющая сталь, уплотнение — силикон, с рукояткой

Эскиз материалов затворов дисковых Tecofi VPI 4649-02SI с рукояткой Ду65 Ру16

Характеристики

Давление номинальное
16 бар
Диаметр
Ду65
Класс герметичности
A
Материал диска
Нержавеющая сталь CF8M
Материал корпуса
ковкий чугун EN-GJS-500-7
Применение
водоснабжение, теплоснабжение
Производитель
Tecofi, Франция
Тип управления
рукоятка
Уплотнение
Силикон
