Артикул:
D040-06495
Производитель:
Tecofi, Франция
298223 ₽
Давление номинальное
10 бар
Диаметр
Ду250
Корпус
Нержавеющая сталь GX5CrNiMo 19-11-2
Макс. температура
130 ℃
Все характеристики

Задвижки Tecofi VG6400-03M предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки Tecofi VG6400-03M Ду250

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 250 мм
  • Давление номинальное PN - 10 бар
  • Рабочее давление - 10 бар
  • Тип управления - пневмопривод
  • Температура рабочей среды от -10°C до +130°C
  • Материал корпуса - Нержавеющая сталь GX5CrNiMo 19-11-2
  • Материал запорного органа - нержавеющая сталь
  • Тип уплотнения - Металл
  • Вес - 52 кг
  • Страна производитель - Франция

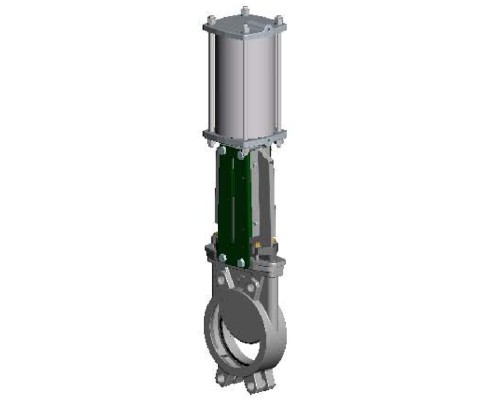

Задвижка шиберная Tecofi VG6400-03M Ду250 Ру10 с пневмоприводом 2х стороннего действия, корпус нержавеющая сталь, уплотнение металл/металл

Задвижка шиберная Tecofi VG6400-03M Ду250 Ру10 с пневмоприводом 2х стороннего действия, корпус нержавеющая сталь, уплотнение металл/металл

Размеры задвижки Tecofi VG6400-03M Ду250

  • Диаметр DN - 250 мм
  • Строительная длина, A - 70 мм
  • H - 1044 мм
  • B - 625 мм
  • C - 326 мм
  • D - 108 мм
  • ØF - 1/4”
  • ØP - 200 мм
  • ØK - 350 мм
  • n - 12 шт
  • ØM - 8-M20
Задвижка шиберная Tecofi VG6400-03M Ду250 Ру10 с пневмоприводом 2х стороннего действия, корпус нержавеющая сталь, уплотнение металл/металл

Эскиз задвижки Tecofi VG6400-03M Ду250

Таблица деталей и материалов задвижки Tecofi VG6400-03M Ду250

№ п/п Наименование Материал
1 Корпус Нержавеющая сталь GX5CrNiMo 19-11-2
2 Набивка сальника PTFE
3 Нож Нержавеющая сталь X5CrNiMo 17-12-2
4 Шток Нержавеющая сталь AISI 410
5* Бугель Сталь с эпоксидным покрытием
6 Пневматический привод Алюминий
7 Сальник Нержавеющая сталь
10 Кольцевая прокладка EPDM
11 Боковая защитная пластина Нержавеющая сталь 304
*Пластины с заранее просверленными отверстиями до Ду 300.

Характеристики

Давление номинальное
10 бар
Диаметр
Ду250
Корпус
Нержавеющая сталь GX5CrNiMo 19-11-2
Макс. температура
130 ℃
Материал запорного органа
нержавеющая сталь
Производитель
Tecofi, Франция
Рабочее давление
10 бар
Тип задвижки
Шиберная
Тип присоединения
межфланцевый
Тип управления
пневмопривод
Уплотнение
Металл
