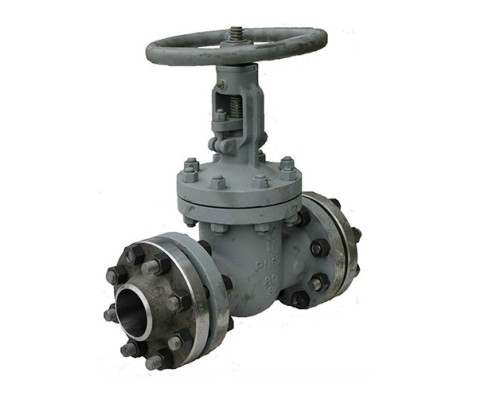

Name: Задвижка клиновая стальная МЗТА ЗКЛ2-63 30с76нж Ду250 Ру63 фланцевая, с выдвижным штоком в г. Москва
Brand: МЗТА, Россия
SKU: D040-03513
Price: 281876.1308 RUB
Availability: InStock

Скидка -6%

Задвижка клиновая стальная МЗТА ЗКЛ2-63 30с76нж Ду250 Ру63 фланцевая, с выдвижным штоком в г. Москва

Артикул:

D040-03513

Производитель:

МЗТА, Россия

299868 ₽281876 ₽

10 или более: - 281876 ₽

0 отзывов

Давление номинальное

63 бар

Диаметр

Ду250

Корпус

Сталь 25Л

Макс. температура

450 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии.

Параметры задвижки клиновой МЗТА 30с76нж Ду250 Ру63:

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 250 мм
Давление номинальное PN - 63 бар
Тип управления - штурвал
Температура рабочей среды - от -40 до + 450
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Сталь 25Л
Материал запорного органа - Сталь 25Л
Тип уплотнения - Металл
Тип покрытия - без покрытия
Цвет задвижки - серый
Вес - 376 кг
Страна производитель - Россия

Задвижка клиновая стальная МЗТА ЗКЛ2-63 30с76нж Ду250 Ру63 фланцевая, с выдвижным штоком

Габаритные и установочные размеры задвижки клиновой МЗТА 30с76нж Ду250 Ру63:

L = 625 мм
D = 470 мм
D1 = 400 мм
H = 1218 мм
H1 = 1488 мм
D0 = 500 мм
n отв. d = 12 x 39 мм

Эскиз задвижки клиновой МЗТА 30с76нж Ду250 Ру63

Материалы деталей задвижки клиновой МЗТА 30с76нж Ду250 Ру63:

№ п/п	Наименование	Материал
1, 2	Корпус, крышка	Сталь 20ГЛ
3	Клин (диски)	Сталь 20ГЛ
4	Шпиндель	Сталь 14Х17Н2
5	Гайка шпинделя	латунь ЛС59-1
6	Гайка	легированная сталь

№ п/п	Наименование	Материал
7	Шпилька, болт	легированная сталь
8	Болт откидной	Сталь 40Х
9	Уплотнение	ТРГ
10	Набивка сальника	ТРГ
13	Подшипник	по ГОСТ 7872-89
