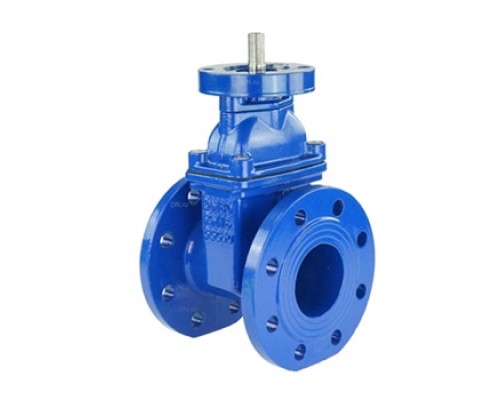

Name: Задвижка чугунная Tecofi VOC 4241 Ду350 Ру16 с голым штоком
Brand: Tecofi, Франция
SKU: D040-02214
Price: 303658.4799 RUB
Availability: InStock

Задвижка чугунная Tecofi VOC 4241 Ду350 Ру16 с голым штоком

Артикул:

D040-02214

Производитель:

Tecofi, Франция

303658 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду350

Корпус

Чугун GGG-50

Макс. температура

110 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка с обрезиненным клином Tecofi VOC 4241 с голым штоком применяется в системах водоснабжения, водоочистки, пожаротушения, орошения. Задвижка оснащена невыдвижным штоком из нержавеющей стали под установку электропривода. Конструкция обеспечивает отсутствие застойных зон и малые потери давления.

Общие характеристики задвижки Tecofi VOC 4241 с голым штоком Ду 350 Ру 16

Тип задвижки - Клиновая
Диаметр номинальный DN - 350 мм
Давление номинальное PN - 16 бар
Тип управления - голый шток
Среда - вода техническая, холодная вода, горячая вода, питьевая вода
Материал корпуса - Чугун GGG-50
Материал запорного органа - Чугун GGG-50
обрезиненный
Тип уплотнения - EPDM
Вес - 165 кг
Страна производитель - Франция

Задвижка чугунная Tecofi VOC 4241 Ду350 Ру16 с голым штоком

Габаритные и установочные размеры задвижки VOC 4241 с голым штоком Ду 350 Ру 16

Диаметр Dn - 350 мм
Наружный диаметр фланца D - 520 мм
Диаметр соединительного выступа D2 - 429мм
Строительная длина, L - 290 мм
Строительная высота, H - 790 мм
Межцентровое расстояние отверстий фланца D1 - 470мм
Толщина фланца f - 26.5 мм
Количество и диаметр болтовых
отверстий на фланце n - d - 16 x 28 мм
Объем - 0.119132 м3

Размеры задвижки Задвижка чугунная Tecofi VOC 4241 Ду350 Ру16 с голым штоком

Эскиз задвижки VOC 4241 с голым штоком Ду 350 Ру 16

Конструкция и материалы задвижки Tecofi VOC 4241 с голым штоком Ду 350 Ру 16

1	Корпус	Ковкий чугун GGG 50
2	Клин	Ковкий чугун GGG 50 + EPDM
3	Гайка штока	Латунь
4	Шток	Нержавеющая сталь
5	Прокладка	EPDM
6	Винт	Нержавеющая сталь

7	Крышка	Ковкий чугун GGG 50
8	Кольцевая прокладка	EPDM
9	Кольцевая прокладка	EPDM
10	Прокладка	Латунь
11	Гайка крышки	Нерж. сталь AISI 304
12	Шпонка	Нерж. сталь AISI 304
