Артикул:
D040-06455
Производитель:
Tecofi, Франция
77191 ₽
Давление номинальное
10 бар
Диаметр
Ду100
Корпус
Нержавеющая сталь GX5CrNiMo 19-11-2
Макс. температура
130 ℃
Все характеристики
Задвижка предназначена для открытия/закрытия или для регулирования.
Межфланцевый монтаж по ISO Ру10.
Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазам для скольжения. Герметичность верхней части задвижки обеспечивается сальником. Набивка сальника и кольцевая прокладка из того же материала, что и прокладка седла обеспечивает задвижке более высокую эластичность и позволяет снижать ее крутящий момент.
Малые потери давления.
Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки шиберной Tecofi VG6400-00EP Ду100 Ру10:

  • Тип задвижки - Шиберная
  • Конструкция шпинделя - выдвижной
  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 10 бар
  • Рабочее давление - 10 бар
  • Тип управления - штурвал
  • Температура рабочей среды - от -10℃ до +130℃
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Нержавеющая сталь GX5CrNiMo 19-11-2
  • Материал запорного органа - нержавеющая сталь
  • Тип уплотнения - EPDM
  • Цвет задвижки - зеленый
  • Вес - 11.5 кг
  • Страна производитель - Франция

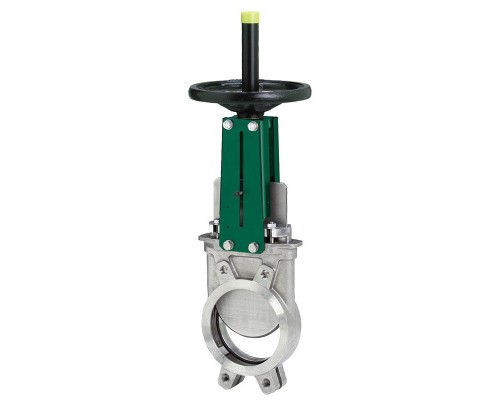

Задвижка шиберная односторонняя Tecofi VG6400-00EP Ду100 Ру10 межфланцевая нержавеющая, уплотнение - EPDM, со штурвалом

Задвижка шиберная односторонняя Tecofi VG6400-00EP Ду100 Ру10 межфланцевая нержавеющая, уплотнение - EPDM, со штурвалом

Габаритные и установочные размеры задвижки шиберной Tecofi VG6400-00EP Ду100 Ру10:

  • A (строительная длина) = 50 мм
  • H = 488 мм
  • B = 378 мм
  • c = 174 мм
  • D = 83 мм
  • ØM = 4хM16 мм
  • V = 200 мм
  • K-n отв. = 180-8 мм
Задвижка шиберная односторонняя Tecofi VG6400-00EP Ду100 Ру10 межфланцевая нержавеющая, уплотнение - EPDM, со штурвалом

Эскиз задвижки шиберной Tecofi VG6400-00EP Ду100 Ру10

Характеристики

Давление номинальное
10 бар
Диаметр
Ду100
Корпус
Нержавеющая сталь GX5CrNiMo 19-11-2
Макс. температура
130 ℃
Материал запорного органа
нержавеющая сталь
Производитель
Tecofi, Франция
Рабочее давление
10 бар
Тип задвижки
Шиберная
Тип присоединения
межфланцевый
Тип управления
штурвал
Уплотнение
EPDM
