Скидка -6%
Артикул:
D040-01755
Производитель:
МЗТА, Россия
77937 ₽73260 ₽
10 или более: - 73260 ₽
Давление номинальное
16 бар
Диаметр
Ду200
Корпус
Сталь 25Л
Макс. температура
425 ℃
Все характеристики

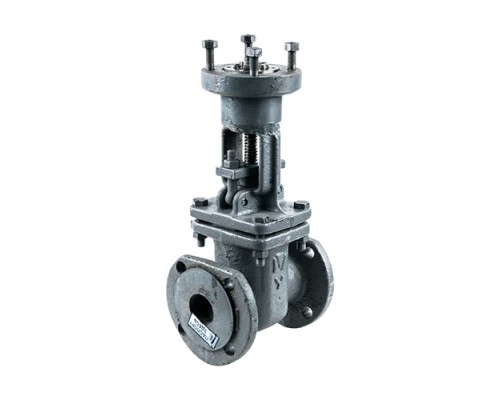

Задвижка стальная литая клиновая 30с941нж предназначена для установки на трубопроводах (Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах.

К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815).

Общие характеристики задвижки 30с941нж

  • Тип задвижки - Клиновая
  • Диаметр номинальный DN - 200 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - голый шток
  • ISO фланца арматуры - Тип Б
  • Температура рабочей среды - от от -40 до + до 425
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Сталь 25Л
  • Материал запорного органа - Сталь 25Л
  • Тип уплотнения - ТРГ
  • Тип покрытия - нержавеющая сталь
  • Вес - 120 кг
  • Страна производитель - Россия

Габаритные размеры задвижки 30с941нж

  • Строительная длина - 330 мм
  • Строительная высота H1- 690 мм

Установочные размеры и характеристики задвижки 30с941нж

  • N - Th = 4 x 18 мм
  • Dn = 200 мм
Эскиз Задвижка стальная МЗТА ЗКЛ2-16 30с941нж Ду200 Ру16

Материалы деталей задвижки МЗТА Ду200:

Наименование Материал
1 Корпус сталь 25Л
2 Крышка сталь 25Л
3 Клин (диски) сталь 25Л
4 Шпиндель 20Х13
5 Гайка шпинделя латунь ЛС59-1
6 Гайка сталь 25
7 Шпилька, болт сталь 35
Наименование Материал
8 Болт откидной сталь 35
9 Уплотнение между корпусом и крышкой (прокладка, кольцо) паронит, ТРГ
10 Набивка сальника АГИ, ТРГ
11 Подшипник по ГОСТ 7872-89
12 Наплавка на кольце в корпусе 07Х25Н13
13 Наплавка на клине сталь по типу 20Х13

Характеристики

Давление номинальное
16 бар
Диаметр
Ду200
Корпус
Сталь 25Л
Макс. температура
425 ℃
Материал запорного органа
Сталь 25Л
Производитель
МЗТА, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
голый шток
Уплотнение
ТРГ
