Артикул:
D040-03283
Производитель:
CMO, Испания
78296 ₽
Давление номинальное
10 бар
Диаметр
Ду200
Корпус
Чугун EN-GJL-250
Макс. температура
120 ℃
Все характеристики

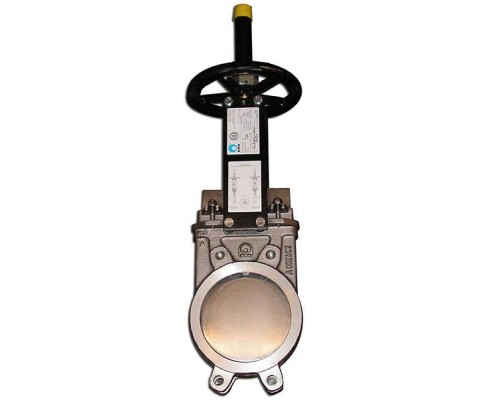

Задвижка шиберная CMO A-01-HW-E предназначена для пропускания потока жидкости (вода техническая, сточная и прочие среды), в которой содержатся абразивные частицы. Применение задвижек возможно в местах ограниченного пространства, за счет их небольшого размера и массы.

Параметры задвижки шиберной CMO A-01-HW-E Ду200 Ру8:

  • Тип задвижки - Шиберная
  • Конструкция шпинделя - выдвижной
  • Диаметр номинальный DN - 200 мм
  • Давление номинальное PN - 10 бар
  • Рабочее давление - 8 бар
  • Тип управления - штурвал
  • Материал корпуса - Чугун EN-GJL-250
  • Материал запорного органа - Нержавеющая сталь 304
  • Тип уплотнения - EPDM
  • Тип покрытия - эпоксидный порошок
  • Вес - 30 кг
  • Страна производитель - Испания
Задвижка шиберная СМО A-01-HW-E Ду300 Ру5 EPDM чугунная со штурвалом

Задвижка шиберная СМО A-01-0200-HW-E Ду200 Ру8 EPDM чугунная со штурвалом

Габаритные и установочные размеры задвижки шиберной CMO A-01-HW-E Ду200 Ру8:

  • A (строительная длина) = 60 мм
  • H = 822 мм
  • B = 262 мм
  • c = 122 мм
  • D = 205 мм
  • E = 309 мм
  • F = 67 мм
  • G = 310 мм

Материалы деталей задвижки шиберной CMO A-01-HW-E Ду200 Ру8

1 Корпус чугун GG25
2 Нож, кольцо AISI 304
3 Седловое уплотнение Металл(М) или EPDM(Е)
4 Шток AISI 303
Чертеж Задвижка шиберная СМО A-01-HW-E Ду300 Ру5 EPDM чугунная со штурвалом

Эскиз задвижки шиберной CMO A-01-HW-E Ду200 Ру8

Характеристики

Давление номинальное
10 бар
Диаметр
Ду200
Корпус
Чугун EN-GJL-250
Макс. температура
120 ℃
Материал запорного органа
Нержавеющая сталь 304
Производитель
CMO, Испания
Рабочее давление
8 бар
Тип задвижки
Шиберная
Тип управления
штурвал
Уплотнение
EPDM
