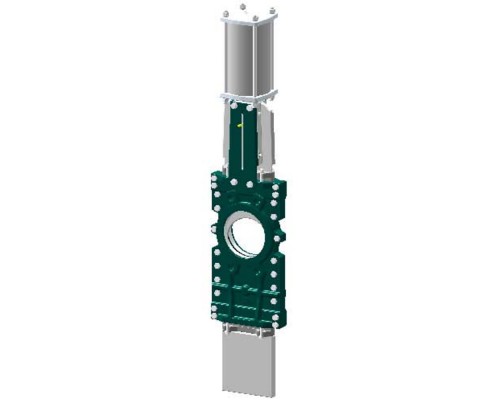

Name: Задвижка шиберная Tecofi VGT 3400-03N Ду200 Ру10 со сквозным ножом с пневмоприводом 2х стороннего действия, корпус чугун, уплотнение нитрил
Brand: Tecofi, Франция
SKU: D040-06612
Price: 286967.3972 RUB
Availability: InStock

Скидка -6%

Задвижка шиберная Tecofi VGT 3400-03N Ду200 Ру10 со сквозным ножом с пневмоприводом 2х стороннего действия, корпус чугун, уплотнение нитрил

Артикул:

D040-06612

Производитель:

Tecofi, Франция

305284 ₽286967 ₽

10 или более: - 286967 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду200

Корпус

Чугун EN-GJL-250

Макс. температура

80 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижки Tecofi VGT3400-03N действуют при потоке в двух направлениях, с двумя седловыми уплотнениями. Удлиненный корпус из двух частей, соединенных болтами. Удлиненный нож проходит в нижнюю часть корпуса через двойную систему сальников. В ноже имеется отверстие, которое обеспечивает:
- в открытом положении, свободный проход потока без образования мертвых зон;
- в закрытом положении, полное закрытие задвижки.
Отсутствие мертвых зон: особенно важно при загрузке и разгрузке химических устройств (сушки, реакторы...). Способна надежно закрываться в сложных эксплуатационных условиях. Нет cкопления продукта в нижней части корпуса.

Параметры задвижки Tecofi VGT3400-03N Ду200

Тип задвижки - Шиберная
Диаметр номинальный DN - 200 мм
Давление номинальное PN - 10 бар
Рабочее давление - 10 бар
Тип управления - пневмопривод
Температура рабочей среды от -10℃ до +80℃
Материал корпуса - Чугун EN-GJL-250
Материал запорного органа - нержавеющая сталь
Тип уплотнения - Нитрил
Вес - 67 кг
Страна производитель - Франция

Задвижка шиберная Tecofi VGT 3400-03N Ду200 Ру10 со сквозным ножом с пневмоприводом 2х стороннего действия, корпус чугун, уплотнение нитрил

Размеры задвижки Tecofi VGT3400-03N Ду200

Диаметр DN - 200 мм
Строительная длина, A - 60 мм
H - 885 мм
B - 528 мм
C - 652 мм
D - 295 мм
ØF - 1/4”
ØP - 160 мм
ØK - 295 мм
n x M - 8 x M20

Эскиз задвижки Tecofi VGT3400-03N Ду200

Таблица деталей и материалов задвижки Tecofi VGT3400-03N Ду200

№ п/п	Наименование	Материал
1	Корпус	Чугун EN-GJL-250
2	Нижняя часть корпуса	Чугун EN-GJL-250
3	Набивка сальника	Промасленный хлопок
4	Кольцевая прокладка	Нитрил
5	Опорное кольцо	Нерж. сталь 316
6	Седловое уплотнение	Нитрил
7	Нож	X5CrNi 18-10
8	Сальник	Ковкий чугун
9	Бугель	Сталь + Эпоксидное покрытие
10	Ось привода	Нерж. сталь
11	Индикатор положения	Нерж. сталь 304
12	Пневматический привод	Алюминий
13	Нижняя защитная пластина	Нерж. сталь
14	Боковая защитная пластина	Нерж. сталь
