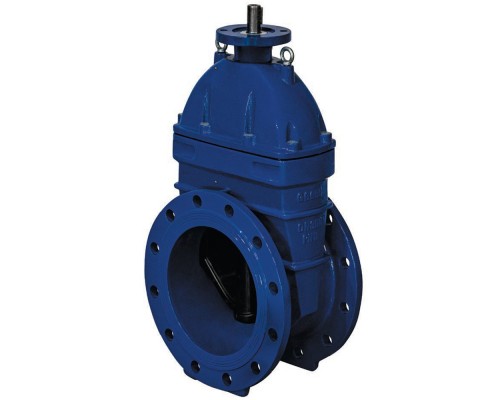

Задвижка клиновая Dendor 47GVA Ду125 Ру16 с обрезиненным клином, чугунная, уплотнение - EPDM, фланцевая, с фланцем под электропривод

Технические характеристики задвижки Dendor 47GVA Ру16 под привод Ду125 Ру16

• Тип задвижки - Клиновая
• Тип присоединения - фланцевый
• Диаметр - 125 мм
• Давление номинальное - 16 бар
• Класс материала корпуса - чугун
• Класс материала запорного органа - чугун
• Уплотнение - EPDM
• Тип управления - голый шток
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Страна производитель - Россия
• Бренд - Dendor
• Управление - голый шток
• Строительная длина - 200 мм
• Наличие Т -образного ключа - нет
• Клин - обрезиненный
• Конструкция шпинделя - невыдвижной
• Температура рабочей среды - от -25°C до 150°C
• Материал корпуса - Чугун BЧ50 (GGG50)
• Материал запорного органа - Чугун BЧ50 (GGG50) + EPDM
• Класс герметичности - A
• Количество болтовых отверстий на одном фланце - 8
• Диаметр болтовых отверстий на одном фланце - 18
• Наличие концевых выключателей - нет
• Бренд привода - Dendor
• Среда - вода, воздух, пар
• Вес - 26 кг

Задвижка клиновая Dendor 47GVA Ду125 Ру16 с обрезиненным клином, чугунная, уплотнение - EPDM, фланцевая, с фланцем под электропривод

Габаритные и установочные размеры задвижки Dendor 47GVA Ру16 под привод Ду125 Ру16

• DN - 125 мм
• L - 200 мм
• H - 495 мм
• H1 - 327 мм
• ØD - 245 мм
• ØD1 - 210 мм
• ØD2 - 184 мм
• B - 22 мм
• E - 125 мм
• ØE1 - 102 мм
• øD3 - 12 мм
• ØC - 24 мм
• L1 - 5 мм
• L2 - 36 мм
• L3 - 45 мм
• К - 6 мм
• T - 3 мм

Эскиз размеров задвижки Dendor 47GVA Ру16 под привод Ду125 Ру16

Материалы деталей задвижки Dendor 47GVA Ру16 под привод Ду125 Ру16

Эскиз деталей задвижки Dendor 47GVA Ру16 под привод Ду125 Ру16

Габаритные и установочные размеры электропривода Dendor тип МТ903.М

Эскиз размеров электропривода Dendor тип МТ903.М
