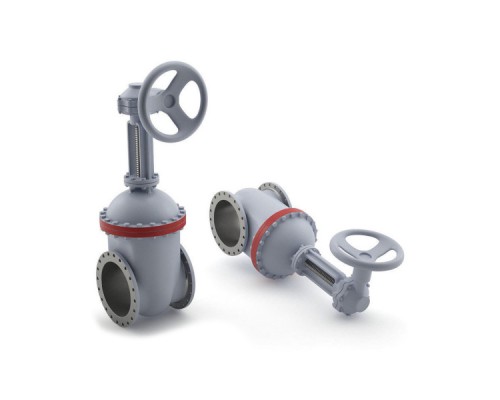

Name: Задвижка клиновая стальная МЗТА ЗКЛ2-25 30лс564нжХЛ Ду500 Ру25 фланцевая, с редуктором в г. Москва
Brand: МЗТА, Россия
SKU: D040-04575
Price: 600427.0195 RUB
Availability: InStock

Скидка -6%

Задвижка клиновая стальная МЗТА ЗКЛ2-25 30лс564нжХЛ Ду500 Ру25 фланцевая, с редуктором в г. Москва

Артикул:

D040-04575

Производитель:

МЗТА, Россия

638752 ₽600427 ₽

10 или более: - 600427 ₽

0 отзывов

Давление номинальное

25 бар

Диаметр

Ду500

Корпус

Сталь 20ГЛ

Макс. температура

450 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии.

Параметры задвижки клиновой МЗТА 30лс564нжХЛ Ду500 Ру25:

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 500 мм
Давление номинальное PN - 25 бар
Тип управления - редуктор
Температура рабочей среды - от -60 до + 450 °C
Климатическое исполнение - ХЛ1
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - Сталь 20ГЛ
Материал запорного органа - Сталь 20ГЛ
Тип уплотнения - Металл
Тип покрытия - без покрытия
Крутящий момент - 1500 Нм
Цвет задвижки - серый
Вес - 989 кг
Страна производитель - Россия

Задвижка клиновая стальная МЗТА ЗКЛ2-25 30лс564нжХЛ Ду500 Ру25 фланцевая, с редуктором

Габаритные и установочные размеры задвижки клиновой МЗТА 30лс564нжХЛ Ду500 Ру25:

L = 700 мм
D = 730 мм
D1 = 660 мм
H3 = 2170 мм
n отв. d = 20 x 39 мм

Эскиз задвижки клиновой МЗТА 30лс564нжХЛ Ду500 Ру25

Материалы деталей задвижки клиновой МЗТА 30лс564нжХЛ Ду500 Ру25:

№ п/п	Наименование	Материал
1	Корпус	Сталь 20ГЛ
2	Крышка	Сталь 20ГЛ
3	Клин (диски)	Сталь 20ГЛ
4	Шпиндель	Сталь 14Х17Н2
5	Гайка шпинделя	латунь ЛС59-1

№ п/п	Наименование	Материал
6	Гайка	легированная сталь
7	Шпилька, болт	легированная сталь
8	Болт откидной	Сталь 40Х
9, 10	Уплотнение, Набивка сальника	ТРГ
12	Редуктор	-
