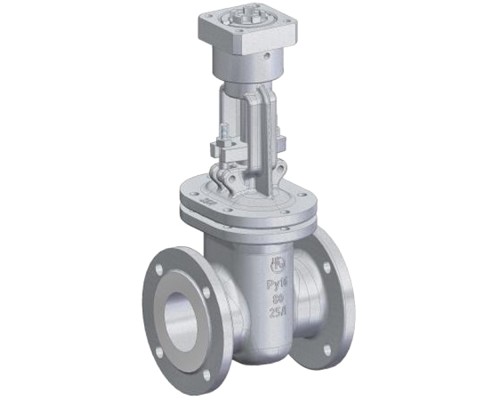

Задвижка клиновая ЧАЗ ЗКЛПЭ-16ХЛ 30лс941нж ГАЗ Ду80 Ру16 фланцевая, корпус - сталь, уплотнение - ТРГ, под привод

Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды.

Параметры задвижки клиновой ЧАЗ 30лс941нж ГAЗ Ду80 Ру16:

• Тип задвижки - Клиновая
• Конструкция шпинделя - выдвижной
• Диаметр номинальный DN - 80 мм
• Давление номинальное PN - 16 бар
• Тип управления - голый шток
• Температура рабочей среды min - от -60 °C
• Температура рабочей среды max - до + 450 °C
• Температура окружающей среды min - от -60°C
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Легированная сталь
• Материал запорного органа - Сталь 20ГЛ 20ГМЛ 30ХМЛ
• Тип уплотнения - ТРГ
• Вес - 34 кг
• Страна производитель - Россия

Задвижка клиновая ЧАЗ ЗКЛПЭ-16ХЛ 30лс941нж ГАЗ Ду80 Ру16 фланцевая, корпус - сталь, уплотнение - ТРГ, под привод

Габаритные и установочные размеры задвижки клиновой ЧАЗ 30лс941нж ГAЗ Ду80 Ру16:

• L (строительная длина) = 280 мм
• H = 490 мм
• D1 = 195 мм
• D = 160 мм
• n отв. d = 4-18 мм

Эскиз задвижки клиновой ЧАЗ 30лс941нж ГAЗ Ду80 Ру16

Материалы деталей задвижки клиновой ЧАЗ 30лс941нж ГAЗ Ду80 Ру16:
