  • Задвижка клиновая ABRA A40 Ду125 красная пожарная с индикатором положения и концевыми выключателями со штурвалом в г. Москва

Задвижка клиновая ABRA A40 Ду125 красная пожарная с индикатором положения и концевыми выключателями со штурвалом в г. Москва

Скидка -6%

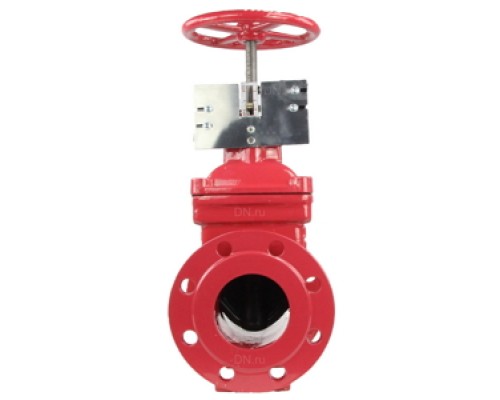

Задвижка клиновая ABRA A40 Ду125 красная пожарная с индикатором положения и концевыми выключателями со штурвалом в г. Москва
Артикул:
D040-00836
Производитель:
ABRA, Китай
26919 ₽25304 ₽
10 или более: - 25304 ₽
  0 отзывов
Давление номинальное
10 бар
Диаметр
Ду125
Корпус
Чугун EN-GJS-500-17
Макс. температура
120 ℃
Все характеристики
  • Рабочая среда: ХВС и ГВС, техническая, морская, дистиллированная, газированная вода, тепловые сети на основе воды, антифризы, воздух и тд.
  • Рабочее давление: 10 бар.
  • Рабочая температура: от - 10 до + 95°С.
  • Max. и min. t°С работы: от - 20 до + 120°С.
  • Управление: штурвал с концевыми выключателями.
  • Герметичность по ГОСТ 9544-93:класс "А".
  • Производство затвора:GENEBRE, Испания.
  • Артикул концевых выключателей:CZ-7311.
  • Вес затвора с концевыми выключателями:30.6
 Задвижка клиновая ABRA A40 Ду125 Ру10 пожарная с концевыми выключателями со штурвалом

Размеры:

  • L = 200 мм (строительная длина)
  • h = 412 мм
  • D = 205 мм
  • d = 250 мм
  • c = 210 мм
  • T = 19 мм
  • x-n = 19х8 мм
  • g = 184 мм
  • f = 3 мм
  • Kv = 1800 куб.м/ч
 Чертеж Задвижка клиновая ABRA A40 Ду125 Ру10 пожарная с индикатором положения со штурвалом

Материалы

1 Корпус Чугун DIN GGG50
2 Клин и покрытие Чугун DIN GGG50 + EPDM
3, 7 Гайки Латунь HMn-58-2-2
4 Шток Нержавеющая сталь 2Cr13
5 Прокладка крышки корпуса EPDM
6, 11 Крышка Чугун DIN GGG50
8, 10 Кольцо, пыльник NBR
9 Стопорное кольцо Латунь HMn-58-2-2
12 Штурвал Чугун DIN GGG50
14 Индикатор положения Латунь никелированная HMn-58-2-2

Описание концевых выключателей

  • Степень защиты: IP40;
  • Номинальный ток: 10А
  • Макс.усилие срабатывания: 600г
  • Макс.усилие отпускания: 100г
  • Рабочий ход: 2.0 мм
  • Общий ход: 6.0 мм
  • Отклонение хода: 0.8 мм
 Контактная группа

Характеристики

Давление номинальное
10 бар
Диаметр
Ду125
Корпус
Чугун EN-GJS-500-17
Макс. температура
120 ℃
Производитель
ABRA, Китай
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
Штурвал с концевыми выключателями
Уплотнение
EPDM
Отзывов: 0

Нет отзывов о данном товаре.
