Артикул:
D040-06619
Производитель:
Tecofi, Франция
305284 ₽
Давление номинальное
10 бар
Диаметр
Ду200
Корпус
Ковкий чугун GGG50
Макс. температура
80 ℃
Все характеристики

Задвижки Tecofi VGT4400-03N действуют при потоке в двух направлениях, с двумя седловыми уплотнениями. Удлиненный корпус из двух частей, соединенных болтами. Удлиненный нож проходит в нижнюю часть корпуса через двойную систему сальников. В ноже имеется отверстие, которое обеспечивает:
- в открытом положении, свободный проход потока без образования мертвых зон;
- в закрытом положении, полное закрытие задвижки.
Отсутствие мертвых зон: особенно важно при загрузке и разгрузке химических устройств (сушки, реакторы...). Способна надежно закрываться в сложных эксплуатационных условиях. Нет cкопления продукта в нижней части корпуса.

Параметры задвижки Tecofi VGT4400-03N Ду200

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 200 мм
  • Давление номинальное PN - 10 бар
  • Рабочее давление - 10 бар
  • Тип управления - пневмопривод
  • Температура рабочей среды от -10℃ до +80℃
  • Материал корпуса - Ковкий чугун GGG50
  • Материал запорного органа - нержавеющая сталь
  • Тип уплотнения - Нитрил
  • Вес - 67 кг
  • Страна производитель - Франция

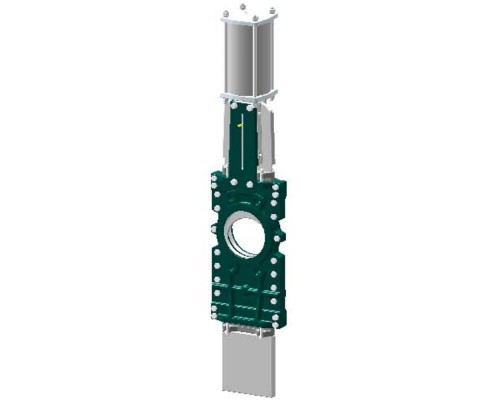

Задвижка шиберная Tecofi VGT 4400-03N Ду200 Ру10 со сквозным ножом с пневмоприводом 2х стороннего действия, корпус ковкий чугун, уплотнение нитрил

Задвижка шиберная Tecofi VGT 4400-03N Ду200 Ру10 со сквозным ножом с пневмоприводом 2х стороннего действия, корпус ковкий чугун, уплотнение нитрил

Размеры задвижки Tecofi VGT4400-03N Ду200

  • Диаметр DN - 200 мм
  • Строительная длина, A - 60 мм
  • H - 885 мм
  • B - 528 мм
  • C - 652 мм
  • D - 295 мм
  • ØF - 1/4”
  • ØP - 160 мм
  • ØK - 295 мм
  • n x M - 8 x M20
Задвижка шиберная Tecofi VGT 4400-03N Ду200 Ру10 со сквозным ножом с пневмоприводом 2х стороннего действия, корпус ковкий чугун, уплотнение нитрил

Эскиз задвижки Tecofi VGT4400-03N Ду200

Таблица деталей и материалов задвижки Tecofi VGT4400-03N Ду200

№ п/п Наименование Материал
1 Корпус Ковкий чугун GGG50
2 Нижняя часть корпуса Ковкий чугун GGG50
3 Набивка сальника Промасленный хлопок
4 Кольцевая прокладка Нитрил
5 Опорное кольцо Нерж. сталь 316
6 Седловое уплотнение Нитрил
7 Нож X5CrNi 18-10
8 Сальник Ковкий чугун
9 Бугель Сталь + Эпоксидное покрытие
10 Ось привода Нерж. сталь
11 Индикатор положения Нерж. сталь 304
12 Пневматический привод Алюминий
13 Нижняя защитная пластина Нерж. сталь
14 Боковая защитная пластина Нерж. сталь

Характеристики

Давление номинальное
10 бар
Диаметр
Ду200
Корпус
Ковкий чугун GGG50
Макс. температура
80 ℃
Материал запорного органа
нержавеющая сталь
Производитель
Tecofi, Франция
Рабочее давление
10 бар
Тип задвижки
Шиберная
Тип присоединения
межфланцевый
Тип управления
пневмопривод
Уплотнение
Нитрил
