Артикул:
D270-00586
Производитель:
Medeks, Китай
1730 ₽
Материал покрытия
без покрытия
Номинальное давление
16 бар
Тип отвода
крутоизогнутый
Тип присоединения
под приварку
Все характеристики

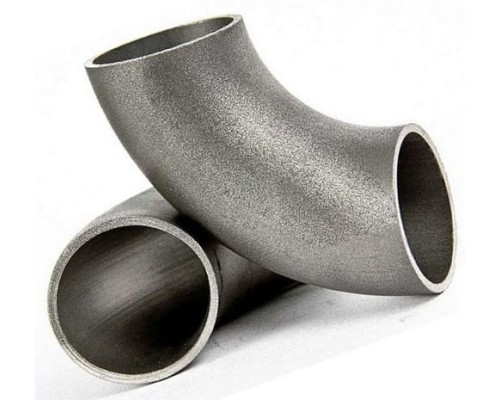

Отводы крутоизогнутые сталь 09Г2С производятся из низколегированной конструкционной стали, в химический состав материала входят кремний и марганец. Крутоизогнутые отводы 09Г2С устойчивы к перегреву и образованию трещин. Они долговечны, отличаются работоспособностью при динамических нагрузках, перепадах давления и температур. Стальные отводы 09Г2С используется в диапазоне от -60 до 350 С.

Параметры стальных отводов Ду100

  • Диаметр DN - 100 мм
  • Тип фитинга - Отводы
  • Давление номинальное PN - 16 Бар
  • Тип присоединения - под приварку
  • Условия производства - ГОСТ 17375-2001
  • Материал корпуса - Сталь 09Г2С
  • Температура - 350 °C
  • Температура рабочей среды - от -60 до +350 °C
  • Вес - 0.96 кг
  • Страна производитель - Китай
Отвод крутоизогнутый 45гр под приварку ГОСТ 17375-2001

Отвод бесшовный общепромышленный 45гр Дн 108х4 сталь 09Г2С под приварку ГОСТ 17375-2001

Размеры отводов сталь 09Г2С Ду100 :

  • Диаметр условный Ду - 100 мм
  • Угол изгиба - 45 °
  • Диаметр наружный D - 108 мм
  • Диаметр изгиба C - 300 мм
  • Диаметр W - 87 мм
  • Толщина стенки Т - 4 мм
  • Радиус изгиба F=R - 150
  • Строительная длина H - 62 мм
  • Строительная высота B - 204 мм
Эскиз стальных отводов 45 градусов

Эскиз отводов стальных Ду100

Конструкция и размеры отводов 60-180 градусов

Конструкция и размеры отводов

Характеристики

Материал покрытия
без покрытия
Номинальное давление
16 бар
Тип отвода
крутоизогнутый
Тип присоединения
под приварку
