Артикул:
D100-02921
Производитель:
Tecofi, Франция
957554 ₽
Давление номинальное
16 бар
Диаметр
Ду600
Корпус
Нержавеющая сталь 316
Производитель
Tecofi, Франция
Все характеристики

Клапан обратный CB6441 Tecofi – трубопроводная арматура предназначенная для предотвращения обратного течения среды в системе. При изменении направления потока клапан герметично перекрывает трубопровод. Стрелка на корпусе клапана указывает направление движения среды. Межфланцевый клапан CB6441 створчатого (одностворчатого) типа закрывается под действием пружины, что предотвращает гидроудар. Данные клапаны имеют горизонтальное и вертикальное рабочее положение при восходящем потоке и только вертикальное при нисходящем. Клапан надежен, бесшумен, не создаёт сопротивления и гидравлического удара.

Параметры клапана Tecofi CB-6441 Ду600 Ру16:

  • Тип клапана - одностворчатый
  • Диаметр номинальный DN - 600 мм
  • Давление номинальное PN - 16 бар
  • Материал корпуса - Нержавеющая сталь 316
  • Материал запорного органа - Нержавеющая сталь 316
  • Тип уплотнения - FPM
  • Среда - воздух, пар, вода техническая
  • Вес - 139 кг

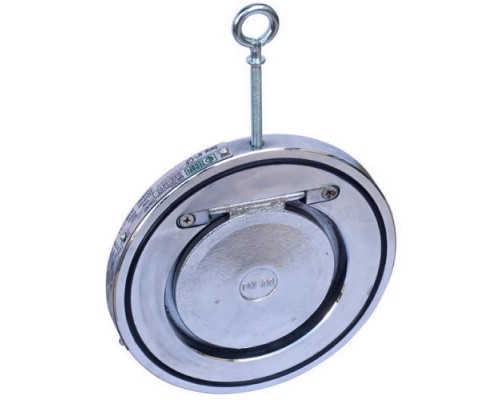

Клапан обратный Tecofi CB6441 24″ Ду600 Ру16 одностворчатый, межфланцевый, корпус — нержавеющая сталь

Клапан обратный Tecofi CB6441 24″ Ду600 Ру16 одностворчатый, межфланцевый, корпус — нержавеющая сталь

Габаритные и установочные размеры обратного клапана Tecofi CB-6441 Ду600 Ру16:

  • L - 62 мм
  • ØA - 486 мм
  • ØD - 724 мм
  • d - 84.5 мм
Клапан обратный Tecofi CB6441 24″ Ду600 Ру16 одностворчатый, межфланцевый, корпус — нержавеющая сталь

Эскиз размеров и деталей обратного клапана Tecofi CB-6441 Ду600 Ру16

Детали и материалы обратного клапана Tecofi CB-6441 Ду600 Ру16:

Поз. Кол-во Описание Материал
1 1 Корпус Нержавеющая сталь 316 X5CrNiMo 17-12-2
2 1 Клапан Нержавеющая сталь 316 X5CrNiMo 17-12-2
3 1 Крюк Оцинкованная сталь
4 2 Держатель Нерж. сталь 316 X5CrNiMo 17-12-2
5 2 Кольцевая прокладка седла FPM (Viton®)
6 2 Кольцевая прокладка корпуса FPM (Viton®)
7 2 Винт A2 класс C70

Характеристики

Давление номинальное
16 бар
Диаметр
Ду600
Корпус
Нержавеющая сталь 316
Производитель
Tecofi, Франция
Среды
воздух, пар, вода техническая
Температура
170 ℃
Тип действия
одностворчатый
Тип присоединения
межфланцевый
Уплотнение
FPM
