Артикул:
D090-00147
Производитель:
САЗ, Россия
1137367 ₽
Давление номинальное
16 бар
Диаметр
Ду300
Корпус
Сталь 12Х18Н9ТЛ
Производитель
САЗ, Россия
Все характеристики
  • Рабочая среда:Вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты (сероводород свыше 0,1%).
  • Рабочее давление: до 16 бар.
  • Температура рабочей среды: от - 60 °С до + 150 °С
  • Температура окружающей среды: от - 60 °С до + 50 °С
  • Производство: Россия.
  • Вес: 350 кг.
  • Наработка на отказ: 10 000 часов.
  • Климатическое исполнение: У1.

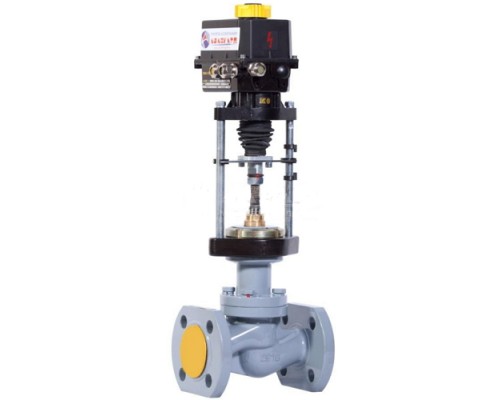

Клапан регулирующий КЗР 15нж965п Ду300 Ру16 MT

Размеры :

  • D1=370 мм
  • D2=410 мм
  • D3=460 мм
  • L=850 мм (строительная длина)
  • n=12 мм
  • d=26 мм
  • H=970 мм
Чертеж Клапан регулирующий КЗР 15нж965п Ду300 Ру16 MT

Материалы основных деталей

1 Корпус Сталь 12Х18Н9ТЛ
2 Плунжер, седло Сталь 14Х17Н2
3 Уплотнение в затворе «мягкое» (Фторопласт- 4 ГОСТ10007)
4 Уплотнение сальника Графлекс

Принцип действия: Регулируется поток рабочей среды путем перемещения плунжера относительно седла, изменяя тем самым пропускную способность клапана по сигналу, поступающему на электропривод, который изменет площадь открытого проходного отверстия седла. Благодаря прокладкам и сальниковому уплотнению осуществляется полная герметичность клапана.

Клапаны 15нж965п комплектуются ЭИМ – MT, МТ, SP «Regada» различных типов исполнения: в общепромышленном, взрывозащищенном, умеренном климатическом. Стандартное исполнение электропривода Regada:

  • электрическое подсоединение – на клеммную колодку;
  • механическое присоединение – фланцевое, присоединительная муфта – резьбовая;
  • датчик степени открытия – резисторный простой (1x100 Ом), токовый (4-20мА) без источника питания;
  • указатель положения;
  • ручной дублер управления.
Электропривод Regada

Технические данные электропривода:

    Тип привода MT
    Рабочий ход, мм 50
    Скорость управления, мм/мин 50
    Время закрытия, с 60
    Усилие на штоке, кН 36
    Режим работы повторно-кратковременный
    Напряжение питания (управляющее) 3x380В, 50Гц
    Мощность потребляемая, Вт 180
    Масса, кг 30

    Условия эксплуатации:

      Окружающая температура, °С от минус 25 до 55
      Относительная влажность, % от 5 до 100
      Степень защиты IP55

      Схема подключения электропривода Regada MT 2

      Схема подключения электропривода Regada MT и КЗР 15нж965п

      Характеристики

      Давление номинальное
      16 бар
      Диаметр
      Ду300
      Корпус
      Сталь 12Х18Н9ТЛ
      Производитель
      САЗ, Россия
      Среды
      вода, воздух, пар, газ, нефть
      Температура
      150 ℃
      Тип действия
      запорный
      Тип присоединения
      фланцевый
      Уплотнение
      PTFE
