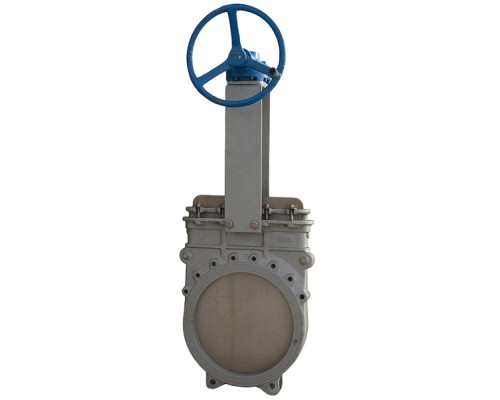

Name: Затвор шиберный Kvant Ду200 Ру10 межфланцевый стальной EPDM со штурвалом
Brand: Kvant, Россия
SKU: D040-03320
Price: 59195.0604 RUB
Availability: InStock

Затвор шиберный Kvant Ду200 Ру10 межфланцевый стальной EPDM со штурвалом

Артикул:

D040-03320

Производитель:

Kvant, Россия

59195 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду200

Корпус

углеродистая сталь

Макс. температура

130 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Особенностью затвора шиберного Kvant Ду200 Ру10 межфланцевого из углеродистой стали является отлично продуманная конструкция, исключающая засорение затвора и застревание в нем твердых частиц. Конструкция полнопроходная, а значит, потери давления минимальны, пропускная способность на высоте. Работа затвора проходит без каких-либо шумов или вибрации.

Применение: очистные сооружения, пищевая, химическая, целлюлозно-бумажная промышленности, энергетика и прочее.
Рабочее давление: 10 бар.
Температура рабочей среды: от - 40°С до + 130°С
Производство: Россия.
Вес затвора: 33,0 кг.
Электропривод (380V, 220V-заказ):

Затвор шиберный Kvant Ду200 Ру10 межфланцевый

Размеры:

L= 70 мм (строительная длина)
D= 340 мм
D₁= 295 мм
D₂= 266 мм
D₀= 300 мм
кол.отв.-диаметр= 8-М20
d= 23 мм
H₁= 610 мм

Чертеж Затвор шиберный Kvant Ду200 Ру10 межфланцевый

Материалы основных деталей:

1	Корпус	сталь/нерж.сталь (304)
2	Нож	нерж.сталь (304)
3, 4, 7	Болт	сталь/нерж.сталь (304)
5	Сальник	PTFE + графит
6	Крышка сальника	сталь/нерж.сталь (304)
8	Шток	20х13/нерж.сталь (304)
9	Втулка	медь
10	Корпус втулки	сталь/нерж.сталь (304)
11	Прокладка	полиамид
12, 15	Гайка	сталь/нерж.сталь (304)
13	Резьбовая вставка	сталь
14	Штурвал	сталь
16	Фиксирующее кольцо	сталь/нерж.сталь (304)
17	Седловое уплотрнение	EPDM
18	Выступ корпуса	сталь/нерж.сталь (304)
