Артикул:
D050-11817
Производитель:
Tecofi, Франция
50981 ₽
Давление номинальное
10 бар
Диаметр
Ду200
Класс герметичности
A
Материал диска
ковкий чугун EN-GJS-500-7
Все характеристики

Затворы Tecofi VPI 4648-08NI с редуктором ду200 Ру10 - это четверть оборотные затворы, которые также могут выполнять регулирующую функцию. Область применения: чистые невязкие среды. Разработаны по норме NF EN 593.

Основные технические характеристики затворов дисковых Tecofi VPI 4648-08NI с редуктором ду200 Ру10

  • Диаметр номинальный DN - 200 мм
  • Диаметр в дюймах - 8"
  • Давление номинальное PN - 10 бар
  • Тип управления - редуктор
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - нет
  • Температура рабочей среды - от -10℃ до 80℃
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - есть
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - ковкий чугун EN-GJS-500-7
  • Материал диска - ковкий чугун EN-GJS-500-7
  • Тип уплотнения - NBR
  • Вес запорной арматуры - 23.02 кг
  • Вес - 23.02 кг
  • Отверстия на фланце количество/диаметр - 8x20
  • Страна производитель затвора - Франция

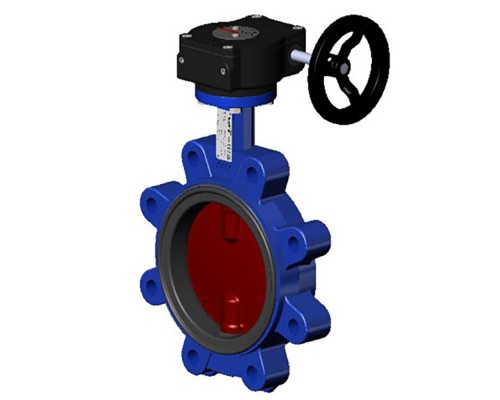

Затвор дисковый поворотный Tecofi TECFLY VPI 4648-08NI Ду200 Ру10 межфланцевый с резьбовыми проушинами, корпус - чугун, диск - чугун, уплотнение - NBR, с редуктором

Затвор дисковый поворотный Tecofi TECFLY VPI 4648-08NI Ду200 Ру10 межфланцевый с резьбовыми проушинами, корпус - чугун, диск - чугун, уплотнение - NBR, с редуктором

Габаритно-установочные размеры затворов дисковых Tecofi VPI 4648-08NI с редуктором ду200 Ру10

  • Ду - 200 мм
  • nxM - 8x20
  • A - 224 мм
  • B- 158 мм
  • C- 64 мм
  • ⌀K - 295 мм
  • L - 59.5 мм
Затвор дисковый поворотный Tecofi TECFLY VPI 4648-08NI Ду200 Ру10 межфланцевый с резьбовыми проушинами, корпус - чугун, диск - чугун, уплотнение - NBR, с редуктором

Эскиз затворов дисковых Tecofi VPI 4648-08NI с редуктором ду200 Ру10

Спецификация материалов затворов дисковых Tecofi VPI 4648-08NI с редуктором ду200 Ру10

Поз. Описание Материал
14 Редуктор Чугун
13 Заклепка Алюминий
12 Шильда Нерж. сталь 304
11 Стопорное кольцо Сталь 65Mn
10 Пробка Пластмасса
9 Вкладыш Нерж. сталь 201 + F4
8 Кольцевая прокладка Нитрил
7 Пыльник Нитрил
6 Стопорное кольцо Нерж. сталь 201
5 Нижний шток Нерж. сталь 420
4 Верхний шток Нерж. сталь 420
3 Манжета Нитрил
2 Диск Ковкий чугун EN‐GJS‐500‐7
1 Корпус Ковкий чугун EN‐GJS‐500‐7
Затвор дисковый поворотный Tecofi TECFLY VPI 4648-08NI Ду200 Ру10 межфланцевый с резьбовыми проушинами, корпус - чугун, диск - чугун, уплотнение - NBR, с редуктором

Эскиз материалов затворов дисковых Tecofi VPI 4648-08NI с редуктором ду200 Ру10

Характеристики

Давление номинальное
10 бар
Диаметр
Ду200
Класс герметичности
A
Материал диска
ковкий чугун EN-GJS-500-7
Материал корпуса
ковкий чугун EN-GJS-500-7
Применение
водоснабжение, теплоснабжение
Производитель
Tecofi, Франция
Тип управления
редуктор
Уплотнение
NBR
