Артикул:
D050-10325
Производитель:
FAF, Турция
51842 ₽
Давление номинальное
10 бар
Диаметр
Ду250
Материал диска
сталь SS316
Материал корпуса
Чугун GG25
Все характеристики

Затвор дисковый поворотный FAF 3560 может использоваться в режиме регулирования, а также открыть-закрыть. Применяется в таких отраслях как холодное и горячее водоснабжение, водоочистка, водораспределение, вентиляция, химические и нефтяные среды. Также подходит для работы с газом и паром. Корпус затвора выполнен из Чугун GG25, диск - сталь SS316. Наружное и внутреннее эпоксидно-порошковое покрытие корпуса гарантирует стабильную работу даже в самых сложных условиях.

Параметры затвора FAF 3560 Ду250 Ру10:

  • Диаметр номинальный DN - 250 мм
  • Давление номинальное PN - 10 бар
  • Тип управления - рукоятка
  • Тип присоединения - межфланцевый
  • Тип ISO фланца - F10
  • Наличие пневмораспределителя - нет
  • Выходной крутящий момент - 200 Нм
  • Температура рабочей среды минимальная - от -10 ℃
  • Температура рабочей среды максимальная - до 120℃
  • Цвет затвора - Синий
  • Датчик обратной связи - нет
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Материал корпуса - Чугун GG25
  • Материал диска - сталь SS316
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 18.9 кг
  • Вес - 18.9 кг
  • Страна производитель затвора - Турция

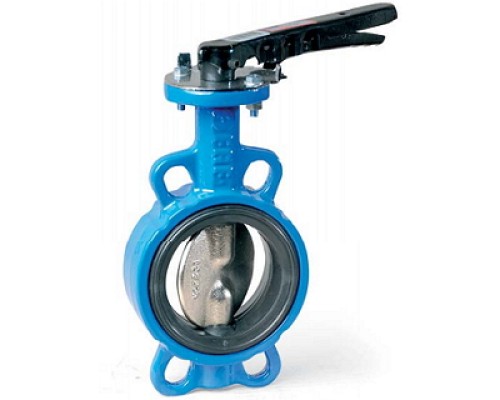

Затвор дисковый поворотный FAF 3560 Ду250 Ру10 корпус - чугун GG25, диск - SS316, уплотнение - EPDM, межфланцевый

Затвор дисковый поворотный FAF 3560 Ду250 Ру10 корпус - чугун GG25, диск - SS316, уплотнение - EPDM, межфланцевый

Габаритные и установочные размеры затвора FAF 3560 Ду250 Ру10:

  • DN - 250 мм
  • A - 30 мм
  • B - 266 мм
  • C - 197 мм
  • D - 102 мм
  • k - 350 мм
  • lxn - 23 x 12
  • E - 22х22 мм
  • M - 355 мм
  • L - 68 мм
Затвор дисковый поворотный FAF 3560 Ду250 Ру10 корпус - чугун GG25, диск - SS316, уплотнение - EPDM, межфланцевый

Эскиз затвора FAF 3560 Ду250 Ру10

Детали и материалы затвора FAF 3560 Ду250 Ру10:

NO ДЕТАЛЬ МАТЕРИАЛ
1 Ручка Алюминий
2 Болты Din 933
3 Корпус EN GJL 250 Чугун GG 25 EN GJS 400 Высокопрочный Чугун GGG 40
4 Седловое Уплотнение EPDM / NBR / VITON / NEOPREN
5 Диск Нерж.Сталь AISI 304, AISIS 316 Чугун с никелированным покрытием EN GJS 400
6 Стопорное Кольцо DIN 472
7 Упорное Кольцо Сталь 1.0254
8 Шток Нерж.Сталь 1.4021
9 Уплотнительное Кольцо NBR, EPDM
10 Центрирующий Шток Нерж.Сталь 1.4021
11 Уплотнительное Кольцо NBR, EPDM
12 Шайба Нерж.Сталь 1.4016
13 Стопорное Кольцо DIN 472
Затвор дисковый поворотный FAF 3560 Ду250 Ру10 корпус - чугун GG25, диск - SS316, уплотнение - EPDM, межфланцевый

Деталировка затвора дискового FAF 3560 Ру10 EPDM Ду250 Ру10

Характеристики

Давление номинальное
10 бар
Диаметр
Ду250
Материал диска
сталь SS316
Материал корпуса
Чугун GG25
Производитель
FAF, Турция
Тип управления
рукоятка
Уплотнение
EPDM
