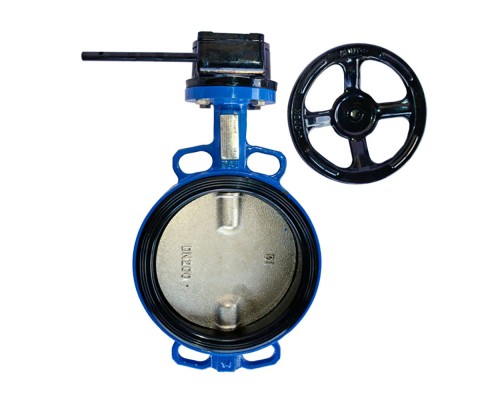

Затвор дисковый поворотный Tecofi TECFLY VPI 4449-08NI Ду50 Ру16 межфланцевый, корпус - чугун, диск - нержавеющая сталь, уплотнение

Артикул:

D050-11693

Производитель:

Tecofi, Франция

23675 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду50

Класс герметичности

Материал диска

Нержавеющая сталь CF8M

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Затворы Tecofi VPI 4449-08NI с редуктором Ду50 Ру16 - это четверть оборотные затворы, которые также могут выполнять регулирующую функцию. Область применения: чистые невязкие среды. Разработаны по норме NF EN 593.

Основные технические характеристики затворов дисковых Tecofi VPI 4449-08NI с редуктором Ду50 Ру16

Диаметр номинальный DN - 50 мм
Диаметр в дюймах - 2"
Давление номинальное PN - 16 бар
Тип управления - редуктор
Тип присоединения - межфланцевый
Температура рабочей среды - от -10℃ до 80℃
Наличие блока концевых выключателей - нет
Наличие ручного дублера - есть
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал диска - Нержавеющая сталь CF8M
Тип уплотнения - NBR
Вес запорной арматуры - 5.7 кг
Вес - 5.7 кг
Страна производитель затвора - Франция
Страна производитель привода - Франция

Затвор дисковый поворотный Tecofi TECFLY VPI 4449-08NI Ду50 Ру16 межфланцевый, корпус - чугун, диск - нержавеющая сталь, уплотнение - NBR, с редуктором

Габаритно-установочные размеры затворов дисковых Tecofi VPI 4449-08NI с редуктором Ду50 Ру16

Ду - 50 мм
A - 140 мм
B- 60 мм
C- 42.5 мм
G - 64 мм
⌀E - 84.5 мм

Эскиз затворов дисковых Tecofi VPI 4449-08NI с редуктором Ду50 Ру16

Спецификация материалов затворов дисковых Tecofi VPI 4449-08NI с редуктором Ду50 Ру16

Поз.	Описание	Материал
16	Редуктор	Чугун
15	Шайба	Нерж. сталь 304
14	Болт	Нерж. сталь 304
13	Заклепка	Апюминий
12	Шильда	Нерж. сталь 304
11	Стопорное кольцо	Сталь 65Mn
10	Пробка	Пластмасса
9	Вкладыш	Нерж. сталь 201 + F4
8	Кольцевая прокладка	Нитрил
7	Пыльник	Нитрил
6	Стопорное кольцо	Нерж. сталь 201
5	Нижний шток	Нерж. сталь 420
4	Верхний шток	Нерж. сталь 420
3	Манжета	NBR
2	Диск	Нерж. сталь CF8M
1	Корпус	Ковкий чугун EN-GJS-500-7
