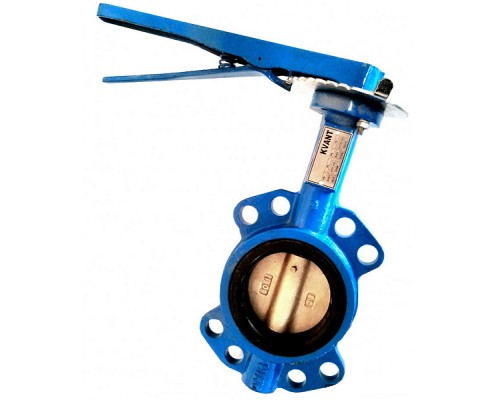

Name: Затвор дисковый поворотный Kvant Ду250 Ру16 межфланцевый EPDM чугунный с нержавеющим диском
Brand: Kvant, Россия
SKU: D050-03782
Price: 23724.57 RUB
Availability: InStock

Затвор дисковый поворотный Kvant Ду250 Ру16 межфланцевый EPDM чугунный с нержавеющим диском

Артикул:

D050-03782

Производитель:

Kvant, Россия

23725 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду250

Класс герметичности

Материал диска

нержавеющая сталь

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Затвор дисковый поворотный Kvant имеет межфланцевый тип присоединения с гладкими отверстиями. Конструкция с цельносварной осью затвора, предназначенной для уменьшения вероятности протечек. Наличие защитного эпоксидного покрытия (в 150 мкм). Эластичное внутреннее уплотнение исключает контакт корпуса с рабочей средой. Варианты управления: рукоятка; редуктор; привод.
Параметры затвора межфланцевого Kvant Ду250: Диаметр номинальный DN - 250 мм Давление номинальное PN - 16 бар Тип управления - рукоятка Тип присоединения - межфланцевый Наличие пневмораспределителя - нет Выходной крутящий момент - 728 Нм Цвет затвора - Синий Наличие блока концевых выключателей - нет Наличие ручного дублера - нет Класс герметичности по ГОСТ 54808-2011 - "A" Материал корпуса - чугун Материал диска - нержавеющая сталь Тип уплотнения - EPDM Вес - 20.5 кг Страна производитель затвора - Россия Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.	Затвор дисковый поворотный Kvant Ду250 Ру16 межфланцевый EPDM чугунный с нержавеющим диском
Габаритные и установочные размеры затвора межфланцевого Kvant Ду250: Диаметр Dn - 250 мм L1 - 322 мм D1 - 250 мм D2 - 290 мм D3 - 355 мм D4 - 30 мм H1 - 500 мм H3 - 40 мм L2 - 355 мм Количество и диаметр болтовых отверстий на фланце N - Th - 12 x 30 мм Строительная длина - 65 мм Строительная высота - 290 мм	Эскиз затвора Kvant Ду250
Установка и техническое обсдуживание затворов Kvant: Установка: Перед установкой дисковых затворов Kvant Ду250 следует убедиться в исправности рабочего органа и в его полном закрытии/открытии затвора. Рекомендуемое положение штока - горизонтальное. Так износ седлового уплотнения будет минимальным, а значит и срок службы затвора увеличивается. Установочное положение затворов Kvant любое, но НЕ «ШТОКОМ ВНИЗ». Монтаж затвора поворотного производится в положении «открыто». Это необходимо для исключения зажатия диска седловым уплотнением. На межфланцевых затворах затяжка крепежа по всей болтовой окружности обязательно должна быть равномерной. Техническое обслуживание: Следует производить периодические осмотры оборудования в зависимости от режима работы трубопроводной системы (или агрегата), однако не реже одного раза в полугодие. Осмотр и проверку должен проводить персонал, обслуживающий данную систему или агрегат.
