  • Задвижка чугунная 30ч906бр Ду50 Ру16 с электроприводом ГЗ-А70/24, 380В в г. Москва

Задвижка чугунная 30ч906бр Ду50 Ру16 с электроприводом ГЗ-А70/24, 380В в г. Москва

Скидка -14%
Задвижка чугунная 30ч906бр Ду50 Ру16 с электроприводом ГЗ-А70/24, 380В в г. Москва
Артикул:
D040-01958
Производитель:
ЛМЗ, Россия
105988 ₽91429 ₽
10 или более: - 71429 ₽
  0 отзывов
Давление номинальное
16 бар
Диаметр
Ду50
Корпус
чугун
Макс. температура
225 ℃
Все характеристики
  • Рабочая среда: вода, пар.
  • Рабочее давление: 16 бар.
  • Рабочая температура: до + 225°С
  • Температура окр. среды:
    - 15 ... + 40°С для пара,
    + 1 ... + 40°С для воды.
  • Герметичность по ГОСТ 9544: класса «D».
  • Климатическое исполнение по ГОСТ 15150: У2, УХЛ4.
  • Средний срок службы: не менее 10 лет.
  • Производство: Россия.
  • Вес с приводом: 45,0 кг.
 Задвижка чугунная 30ч906бр Ду50 Ру16 с электроприводом ГЗ-А70/24

Размеры задвижки 30ч906бр:

  • D = 125 мм
  • D 1 = 125 мм
  • D 1 = 102 мм
  • D 1 = 104 мм
  • L = 180 мм (строительная длина)
  • H = 250 мм
  • dxn = 18х4 мм
  • A = 320 мм
  • B = 125 мм
  • Вес = 12 кг.
 Чертеж Задвижка чугунная 30ч906бр Ду50 Ру16

Размеры задвижки с приводом ГЗ:

  • A = 240 мм
  • B = 402 мм
  • C = 293 мм
  • D = 250 мм
  • H = 640 мм

Тех. описание привода ГЗ:

  • Максимальный крутящий момент = 70 Н*м
  • Частота вращения выходного вала = 24 об/мин
  • Климатическое исполнение по ГОСТ Р 15150. -69
  • Рабочий диапазон температур:
    от - 30 до + 70 °С. (У1)
    от - 40 до + 60 °С. (У1)
    от - 60 до + 60 °С. (УХЛ1)
    от - 10 до + 65 °С. (T1)
 Чертеж Задвижка чугунная 30ч906бр Ду50 Ру16 с электроприводом ГЗ-А70/24

Материалы задвижки

1 Корпусые детали серый чугун СЧ 20 ГОСТ 1412
2 Уплотнительные поверхности латунь ЛС-59 ГОСТ 15527
3 Уплотнение по шпинделю сальниковое (кольца ТРГ)
4 Уплотнение между корпусом и крышкой паронит

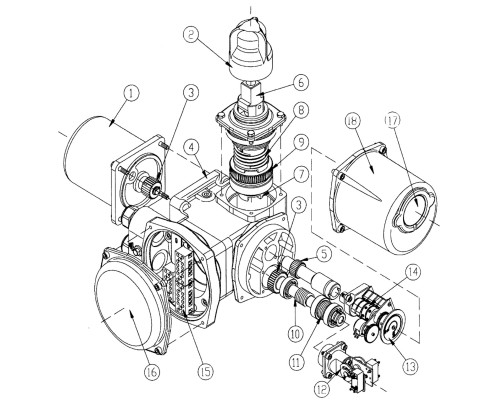

Чертеж электропривод ГЗ-А70/24

Устройство привода

1 Электродвигатель 11 Тарельчатые пружины муфты
2 Вал маховика 12 Монтажный фланец
3 Цилиндрическая шестерня 13 Двухсторонняя муфта
4 Основной корпус 14 Ограничитель хода выходного вала
5 Переходной вал ограничителя хода 15 Индикатор положения затвора
6 Рычаг переключения режимов 16 Клеммные колодки
7 Выходной вал 17 Передняя крышка корпуса
8 Пружина муфты 18 Окошко индикатора положения
9 Червячное колесо 19 Кнопки местного управления ОТКРЫТЬ (open) ЗАКРЫТЬ (close)
10 Червячный вал

Характеристики

Давление номинальное
16 бар
Диаметр
Ду50
Корпус
чугун
Макс. температура
225 ℃
Производитель
ЛМЗ, Россия
Тип задвижки
Параллельная
Тип присоединения
фланцевый
Тип управления
электропривод
Уплотнение
латунь
Отзывов: 0

Нет отзывов о данном товаре.

Задвижка чугунная 30ч906бр Ду50 Ру16 с электроприводом ГЗ-А70/24 380В в г. Москва
