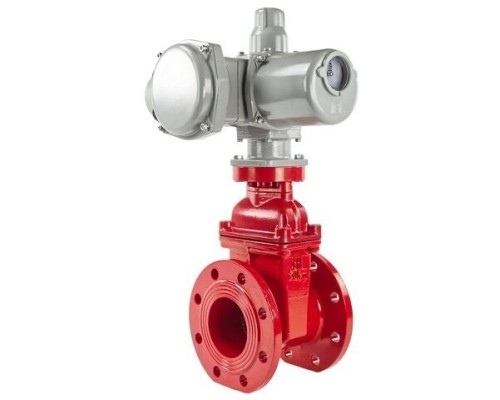

Задвижка чугунная ЛАЗ 30ч939р Ду80 Ру16 с электроприводом ГЗ-А.70/24, 380В

• Применение: питьевая и сетевая вода ХВС и ГВС, неагрессивные жидкие среды.
• Номинальное давление: 16 бар.
• Т°С рабочей среды: от - 5 до + 95°С.
• Т°С максимальная: до + 120°С.
• Т°С окружающей среды: от - 40 до + 40°С (умеренный климат).
• Герметичность: класс "А" по ГОСТ Р54808-2011.
• Средняя наработка на отказ: 600 цикл/отказ.
• Средний ресурс до списания: 1000 цикл, ч.
• Производство: Россия.
• Вес:
  • задвижка - 15,5 кг.
  • эл.привод - 25,0 кг.

Размеры задвижки:

• H = 360 мм
• L = 180 мм (строительная длина)
• Протечки затвора = 0,48 см³/мин
• Величина рабочего хода вала = 12-14 оборотов
• Макс. крутящий момент на шпинделе = 70 Нм
• Присоединение к арматуре по ОСТ 26-07-763-73 = А (пятикулачковая муфта)

Материалы

Задвижки комплектуются приводами ГЗ-А.70/24 со скоростью вращения вала 24 об/мин, рассчитанными на напряжение сети 380В.

При необходимости изменения напряжения питания либо числа оборотов вала привода обращайтесь за уточнением к нашим менеджерам

Технические характеристики привода ГЗ-А.70:

• Напряжение питания сети: 380В (Под заказ 220В)
• Частота вращения вала: 24 об/мин (под заказ 12,18)
• Номинальный крутящий момент на валу: 70 Нм (7 кгс*м)
• Число оборотов выходного вала: 1-26 об.
• Климатическое исполнение: по ГОСТ Р 15150.
• Тип присоединения к арматуре: по ОСТ 26-07-763-73 "А".
• Места установки: в помещениях, на открытом воздухе, под навесом.
• Относительная влажность: 100% при 25°С (верхнее значение).
• Степень защиты корпуса: по ГОСТ 14254 – IP 65.
• Т°С рабочий диапазон:
  • У1 - от - 30 до + 70°С.
  • У1 - от - 40 до + 60°С.
  • УХЛ1 - от - 60 до + 60°С.
  • Т1 - от - 10 до + 65°С.
