Скидка -6%
Артикул:
D040-06165
Производитель:
Tecofi, Франция
49704 ₽46722 ₽
10 или более: - 46722 ₽
Давление номинальное
10 бар
Диаметр
Ду100
Корпус
ковкий чугун EN-GJS-500-7
Макс. температура
80 ℃
Все характеристики

Задвижки Tecofi VG4400-03M предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки Tecofi VG4400-03M Ду100

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 10 бар
  • Рабочее давление - 10 бар
  • Тип управления - пневмопривод
  • Температура рабочей среды от -10℃ до +80℃
  • Материал корпуса - ковкий чугун EN-GJS-500-7
  • Материал запорного органа - нержавеющая сталь
  • Тип уплотнения - Металл
  • Вес - 12.5 кг
  • Страна производитель - Франция

Размеры задвижки Tecofi VG4400-03M Ду100

  • Диаметр DN - 100 мм
  • Строительная длина, A - 50 мм
  • H - 562 мм
  • B - 335 мм
  • C - 174 мм
  • D - 83 мм
  • ØF - 1/4”
  • ØP - 100 мм
  • ØK - 180 мм
  • n - 8 шт
  • ØM - 4-M16

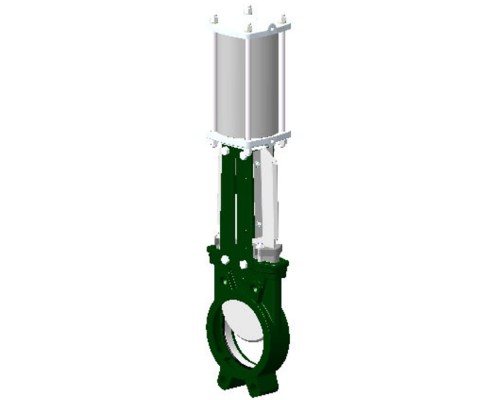

Задвижка шиберная Tecofi VG 4400-03M Ду100 Ру10 с пневм. приводом 2х стороннего действия, корпус ковкий чугун, уплотнение металл/металл

Задвижка шиберная Tecofi VG 4400-03M Ду100 Ру10 с пневм. приводом 2х стороннего действия, корпус ковкий чугун, уплотнение металл/металл

Таблица деталей и материалов задвижки Tecofi VG4400-03M Ду100

№ п/п Наименование Материал
1 Корпус Ковкий чугун EN-GJS-500-7
2 Набивка сальника PTFE
3 Нож Нержавеющая сталь X5CrNi 18-10
4 Шток Нержавеющая сталь 13%Cr
5* Бугель Сталь с эпоксидным покрытием
6 Пневматический привод Алюминий
7 Сальник Ковкий чугун
10 Кольцевая прокладка Нитрил
11 Боковая защитная пластина Нержавеющая сталь 304
*Пластины с заранее просверленными отверстиями до Ду 300.
Задвижка шиберная Tecofi VG 4400-03M Ду100 Ру10 с пневм. приводом 2х стороннего действия, корпус ковкий чугун, уплотнение металл/металл

Эскиз задвижки Tecofi VG4400-03M Ду100

Характеристики

Давление номинальное
10 бар
Диаметр
Ду100
Корпус
ковкий чугун EN-GJS-500-7
Макс. температура
80 ℃
Материал запорного органа
нержавеющая сталь
Производитель
Tecofi, Франция
Рабочее давление
10 бар
Тип задвижки
Шиберная
Тип присоединения
межфланцевый
Тип управления
пневмопривод
Уплотнение
Металл
