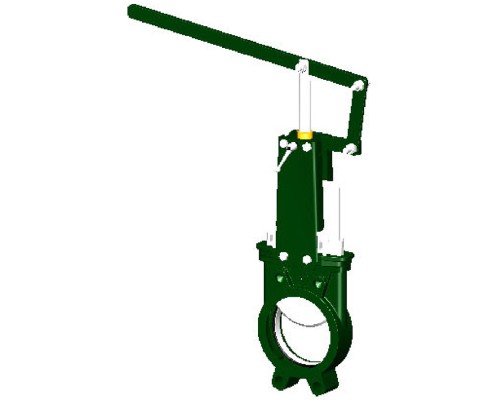

Name: Задвижка шиберная Tecofi VG 4400-02N Ду125 Ру10 с рычагом, выдвижной шток, корпус ковкий чугун, уплотнение нитрил
Brand: Tecofi, Франция
SKU: D040-06064
Price: 50981.4708 RUB
Availability: InStock

Задвижка шиберная Tecofi VG 4400-02N Ду125 Ру10 с рычагом, выдвижной шток, корпус ковкий чугун, уплотнение нитрил

Артикул:

D040-06064

Производитель:

Tecofi, Франция

50981 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду125

Корпус

ковкий чугун EN-GJS-500-7

Макс. температура

80 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижки Tecofi VG4400-02N предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки Tecofi VG4400-02N Ду125

Тип задвижки - Шиберная
Диаметр номинальный DN - 125 мм
Давление номинальное PN - 10 бар
Рабочее давление - 10 бар
Тип управления - Рычаг
Конструкция шпинделя - выдвижной
Температура рабочей среды от -10°С до +80°С
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал запорного органа - нержавеющая сталь
Тип уплотнения - Нитрил
Вес - 14.4 кг
Страна производитель - Франция

Размеры задвижки Tecofi VG4400-02N Ду125

Диаметр DN - 125 мм
Строительная длина, A - 50 мм
H - 767 мм
B - 373 мм
C - 189 мм
D - 93 мм
ØK - 210 мм
I - 140 мм
J - 430 мм
K - 119 мм
L - 140 мм
n - 8 шт
ØM - 4-M16

Задвижка шиберная Tecofi VG 4400-02N Ду125 Ру10 с рычагом, выдвижной шток, корпус ковкий чугун, уплотнение нитрил

Таблица деталей и материалов задвижки Tecofi VG4400-02N Ду125

№ п/п	Наименование	Материал
1	Корпус	Ковкий чугун EN-GJS-500-7
2	Набивка сальника	PTFE
3	Нож	Нержавеющая сталь X5CrNi 18-10
4	Шток	Нержавеющая сталь 13%Cr
5*	Бугель	Сталь с эпоксидным покрытием
6	Опорная пластина	Оцинкованная сталь
7	Направляющее кольцо	Бронза
8	Рычаг	Сталь
9	Сальник	Ковкий чугун
10	Седловое уплотнение	Нитрил
11	Опорное кольцо	Нержавеющая сталь 316
12	Кольцевая прокладка	Нитрил
13	Блокирующий винт	Сталь

*Пластины с заранее просверленными отверстиями до Ду 300.
