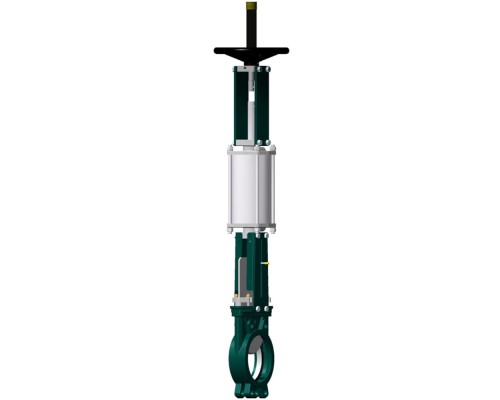

Name: Задвижка шиберная Tecofi VG 4400-031N Ду200 Ру10 с пневм. приводом 2х стороннего действия и ручным дублером, корпус ковкий чугун, уплотнение нитрил
Brand: Tecofi, Франция
SKU: D040-06196
Price: 226525.4426 RUB
Availability: InStock

Задвижка шиберная Tecofi VG 4400-031N Ду200 Ру10 с пневм. приводом 2х стороннего действия и ручным дублером, корпус ковкий чугун, уплотнение нитрил

Артикул:

D040-06196

Производитель:

Tecofi, Франция

226525 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду200

Корпус

ковкий чугун EN-GJS-500-7

Макс. температура

80 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижки Tecofi VG4400-031N предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки Tecofi VG4400-031N Ду200

Тип задвижки - Шиберная
Диаметр номинальный DN - 200 мм
Давление номинальное PN - 10 бар
Рабочее давление - 10 бар
Тип управления - пневмопривод
Температура рабочей среды от -10℃ до +80℃
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал запорного органа - нержавеющая сталь
Тип уплотнения - Нитрил
Вес - 35.8 кг
Страна производитель - Франция

Размеры задвижки Tecofi VG4400-031N Ду200

Диаметр DN - 200 мм
Строительная длина, A - 60 мм
H - 1486 мм
B - 1270 мм
C - 275 мм
D - 108 мм
ØP - 160 мм
ØK - 295 мм
n - 8 шт
ØM - 4-M20

Задвижка шиберная Tecofi VG 4400-031N Ду200 Ру10 с пневм. приводом 2х стороннего действия и ручным дублером, корпус ковкий чугун, уплотнение нитрил

Таблица деталей и материалов задвижки Tecofi VG4400-031N Ду200

№ п/п	Наименование	Материал
1	Корпус	Ковкий чугун EN-GJS-500-7
2	Гарнитура PE / Упаковка	Хлопок
3	Нож	Нержавеющая сталь X5CrNi 18-10
4	Винт	Нержавеющая сталь 13%Cr
5*	Опорная пластина	Сталь с эпоксидным покрытием
6	Шток	Оцинкованная сталь
7	Опорная пластина	Сталь
8	Сальниковая набивка	Ковкий чугун
9	Уплотнительное кольцо	Нитрил
10	Уплотнение	Нитрил
11	Заглушка	Пластик
12	Защитная трубка	Сталь
13	Пневматический цилиндр	Алюминий
14	Маховик	Чугун
15	Термоусадочная муфта	Нержавеющая сталь 316
16	Чувствительный стержень	Нержавеющая сталь 304
17	Вал цилиндра	Нержавеющая сталь 13%Cr
18	Гайка	Бронза
19	Стопорный винт	Нержавеющая сталь
20	Масленка	Нержавеющая сталь
21	Опорная шайба	Бронза

*Пластины с заранее просверленными отверстиями до Ду 300.
