Скидка -6%
Артикул:
D040-01807
Производитель:
МЗТА, Россия
229691 ₽215909 ₽
10 или более: - 215909 ₽
Давление номинальное
25 бар
Диаметр
Ду150
Корпус
Сталь 25Л
Макс. температура
450 ℃
Все характеристики

Задвижка клиновая МЗТА ЗКЛ2-25 30с964нж с ГЗ-380В предназначена для установки на трубопроводе в качестве запорного устройства. Рабочая среда: вода, пар, нефть, жидкие неагрессивные нефтепродукты, жидкий и газообразный аммиак, природный газ при температуре до +425°С. Управление – электропривод. Установочное положение на трубопроводе – любое. Рабочее положение задвижки полностью открыто или полностью закрыто.

Многооборотные взрывозащищенные электроприводы серии ГЗ-В разработаны на основе многооборотных электроприводов серии ГЗ и имеют схожие с ними конструкцию и функциональные возможности. Взрывозащищенные электроприводы могут устанавливаться во взрывоопасных зонах класса 1 по ГОСТ 30852.9-2002 в помещениях и на открытом воздухе под навесом в соответствии с требованиями раздела 7 Правил устройства электроустановок (ПЭУ) для оборудования с маркировкой взрывозащиты 1ЕхdIIBT4.

Общие характеристики задвижки МЗТА ЗКЛ2-25 30с964нж с ГЗ-380В Ду150

  • Диаметр номинальный DN - 150 мм
  • Давление номинальное PN - 25 бар
  • Тип задвижки - Клиновая
  • Тип присоединения - фланцевый
  • Тип управления - электропривод
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Сталь 25Л
  • Материал запорного органа - Сталь 25Л
  • Клин - двухдисковый
  • Тип уплотнения - ТРГ
  • Сигнал управления - ON/OFF
  • Вес - 165 кг
  • Объем - 0.130185576
  • Цвет задвижки - светло серый
  • Страна производитель - Россия

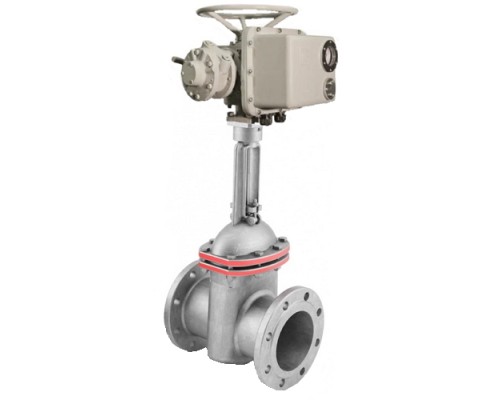

Задвижка стальная МЗТА ЗКЛ2-25 30с964нж Ду150 Ру25 с электроприводом ГЗ-ВБ.200/24, 380В

Задвижка стальная МЗТА ЗКЛ2-25 30с964нж Ду150 Ру25 с электроприводом ГЗ-ВБ.200/24, 380В

Габаритные и установочные размеры задвижки МЗТА ЗКЛ2-25 30с964нж с ГЗ-380В Ду150

  • Диаметр Dn - 150 мм
  • Строительная длина L - 403 мм
  • Строительная высота Н - 962 мм
  • Высота задвижки - 576 мм
  • Высота привода - 386мм
  • Длина привода - 419 мм
  • Ширина привода - 648 мм
  • Наружный диаметр фланца - 300 мм
  • Межцентровое расстояние отверстий фланца - 250мм
  • Количество и диаметр болтовых
        отверстий на фланце n-⌀d - 24-26 мм
Эскиз задвижки Задвижка стальная МЗТА ЗКЛ2-25 30с964нж Ду150 Ру25 с электроприводом ГЗ-ВБ.200/24, 380В

Эскиз задвижки МЗТА ЗКЛ2-25 30с964нж с ГЗ-380В Ду150

Параметры электропривода ГЗ-ВБ. 200/24 380В

  • ○ Тип электропривода - Многооборотный
  • ○ Напряжение питания - 380 В
  • ○ Номинальный потребляемый ток - 2.4А
  • Степень защиты корпуса - IP65
  • Взрывозащита корпуса - есть
  • Тепловая защита двигателя - есть
  • Страна производитель электропривода - Россия
Эскиз Задвижка стальная МЗТА ЗКЛ2-25 30с964нж Ду150 Ру25 с электроприводом ГЗ-ВБ.200/24, 380В

Электропривод ГЗ-ВБ. 200/24 380В

Электрическая схема подключения ЗКЛ2-25 30с964нж с ГЗ-380В

Электрическая схема подключения электропривода ГЗ-ВБ. 200/24 380В

Характеристики

Давление номинальное
25 бар
Диаметр
Ду150
Корпус
Сталь 25Л
Макс. температура
450 ℃
Материал запорного органа
Сталь 25Л
Производитель
МЗТА, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
электропривод
Уплотнение
ТРГ
Отзывов: 0

Нет отзывов о данном товаре.
