  • Задвижка клиновая FAF 6210 Ду150 Ру10 корпус - чугун GGG50, клин - чугун GGG50, улотнение - EPDM, фланцевая, с обрезиненным клином, шутрвал в г. Москва

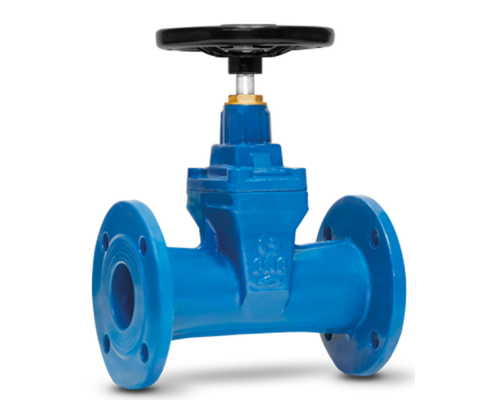

Задвижка клиновая FAF 6210 Ду150 Ру10 корпус - чугун GGG50, клин - чугун GGG50, улотнение - EPDM, фланцевая, с обрезиненным клином, шутрвал в г. Москва

Скидка -6%
Задвижка клиновая FAF 6210 Ду150 Ру10 корпус - чугун GGG50, клин - чугун GGG50, улотнение - EPDM, фланцевая, с обрезиненным клином, шутрвал в г. Москва
Артикул:
D040-05762
Производитель:
FAF, Турция
51437 ₽48351 ₽
10 или более: - 48351 ₽
  0 отзывов
Давление номинальное
10 бар
Диаметр
Ду150
Корпус
Чугун GGG50
Макс. температура
130 ℃
Все характеристики

Основные технические характеристики задвижки FAF 6210 Ру10 Ду150:

  • Тип задвижки - Клиновая
  • Диаметр номинальный DN - 150 мм
  • Давление номинальное PN - 10 бар
  • Тип управления - штурвал
  • Пропускная способность - 2300 м3/ч
  • Температура рабочей среды максимальная - до 130 °C
  • Материал корпуса - Чугун GGG50
  • Материал запорного органа - Чугун GGG50
  • Тип уплотнения - EPDM
  • Цвет задвижки - Синий
  • Вес - 38.7 кг
  • Страна производитель - Турция
Задвижка клиновая FAF 6210 Ду150 Ру10 корпус - чугун GGG50, клин - чугун GGG50, улотнение - EPDM, фланцевая, с обрезиненным клином, шутрвал

Задвижка клиновая FAF 6210 Ду150 Ру10 корпус - чугун GGG50, клин - чугун GGG50, улотнение - EPDM, фланцевая, с обрезиненным клином, шутрвал

Размеры задвижки FAF 6210 Ру10 Ду150:

  • DN - 150 мм
  • L - 350 мм
  • D - 285 мм
  • H - 390 мм
  • f - 3 мм
  • b - 19 мм
  • G - 250 мм
  • d - 211 мм
  • k - 240 мм
  • lxød - 8 x 23 мм
Задвижка клиновая FAF 6210 Ду150 Ру10 корпус - чугун GGG50, клин - чугун GGG50, улотнение - EPDM, фланцевая, с обрезиненным клином, шутрвал

Эскиз задвижки FAF 6210 Ру10 Ду150

Таблица деталей и материалов задвижки FAF 6210 Ру10 Ду150:

№ Деталь Материал
1 Болт штурвала DIN 933 A2/A4
2 Шайба Сталь St.37
3 Фиксатор штока CUZN40PB2 Латунь
4 Уплотнитель EPDM
5 Уплотнитель EPDM
6 Шайба PTFE
7 Шайба Сталь
8 Манжета EPDM
9 Шток AISI 420
10 Болт DIN 912 A2/A4 Нержавеющая сталь
11 Крышка корпуса EN GJS 500 Высокопрочный чугун
12 Уплотнение крышки корпуса EPDM
13 Стопорное кольцо CUZN40PB2 Латунь
14 Покрытие клина EPDM / NBR
15 Клин EN GJS 500 Высокопрочный чугун
16 Направляющие клина Полимер
17 Корпус EN GJS 500 Высокопрочный чугун
Задвижка клиновая FAF 6210 Ду150 Ру10 корпус - чугун GGG50, клин - чугун GGG50, улотнение - EPDM, фланцевая, с обрезиненным клином, шутрвал

Деталировка задвижки FAF 6210 Ру10 Ду150

Характеристики

Давление номинальное
10 бар
Диаметр
Ду150
Корпус
Чугун GGG50
Макс. температура
130 ℃
Материал запорного органа
Чугун GGG50
Производитель
FAF, Турция
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
штурвал
Уплотнение
EPDM
