Name: Задвижка шиберная Tecofi VG 4400-01N Ду50 Ру10 со штурвалом, цепью, выдвижной шток, корпус ковкий чугун, уплотнение нитрил
Brand: Tecofi, Франция
SKU: D040-06023
Price: 92008.9432 RUB
Availability: InStock

Задвижка шиберная Tecofi VG 4400-01N Ду50 Ру10 со штурвалом, цепью, выдвижной шток, корпус ковкий чугун, уплотнение нитрил

Артикул:

D040-06023

Производитель:

Tecofi, Франция

92009 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду50

Корпус

ковкий чугун EN-GJS-500-7

Макс. температура

80 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижки Tecofi VG4400-01N предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки Tecofi VG4400-01N Ду50

Тип задвижки - Шиберная
Диаметр номинальный DN - 50 мм
Давление номинальное PN - 10 бар
Рабочее давление - 10 бар
Тип управления - штурвал
Конструкция шпинделя - выдвижной
Температура рабочей среды от -10°С до +80°С
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал запорного органа - нержавеющая сталь
Тип уплотнения - Нитрил
Вес - 11.5 кг
Страна производитель - Франция

Размеры задвижки Tecofi VG4400-01N Ду50

Диаметр DN - 50 мм
Строительная длина, A - 40 мм
H - 371 мм
B - 266 мм
C - 124 мм
D - 83 мм
ØK - 125 мм
ØV - 200 мм
n - 4 шт
ØM - 4-M16

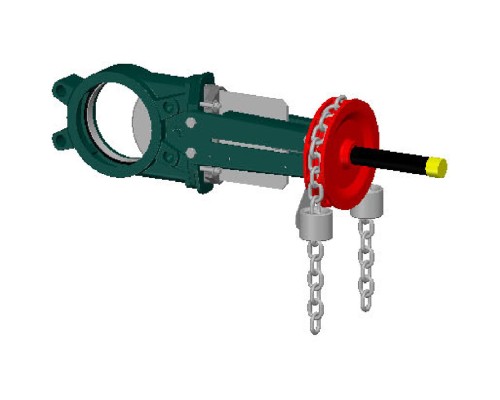

Задвижка шиберная Tecofi VG 4400-01N Ду50 Ру10 со штурвалом, цепью, выдвижной шток, корпус ковкий чугун, уплотнение нитрил

Таблица деталей и материалов задвижки Tecofi VG4400-01N Ду50

№ п/п	Наименование	Материал
1	Корпус	Ковкий чугун EN-GJS-500-7
2	Набивка сальника	PTFE
3	Нож	Нержавеющая сталь X5CrNi 18-10
4	Шток	Нержавеющая сталь 13%Cr
5*	Бугель	Сталь с эпоксидным покрытием
6	Опорная пластина	Оцинкованная сталь
7	Гайка	Бронза
8	Сальник	Ковкий чугун
9	Кольцевая прокладка	Нитрил
10	Седловое уплотнение	Нитрил
11	Заглушка	Пластик
12	Защитный футляр	Сталь
13	Штурвал	Чугун
14	Направляющая для цепи	Нержавеющая сталь
15	Цепь	Оцинкованная сталь
16	Масленка	Нержавеющая сталь
17	Опорное кольцо	Нержавеющая сталь 316

*Пластины с заранее просверленными отверстиями до Ду 300.
