Скидка -6%
Артикул:
D040-06398
Производитель:
ЧАЗ, Россия
92542 ₽86990 ₽
10 или более: - 86990 ₽
Давление номинальное
25 бар
Диаметр
Ду200
Корпус
Легированная сталь
Макс. температура
450 ℃
Все характеристики

Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды.

Параметры задвижки клиновой ЧАЗ 30лс64нж ГAЗ Ду200 Ру25:

  • Тип задвижки - Клиновая
  • Конструкция шпинделя - выдвижной
  • Диаметр номинальный DN - 200 мм
  • Давление номинальное PN - 25 бар
  • Тип управления - штурвал
  • Температура рабочей среды min - от -60 °C
  • Температура рабочей среды max - до + 450 °C
  • Температура окружающей среды min - от -60°C
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Легированная сталь
  • Материал запорного органа - Сталь 20ГЛ 20ГМЛ 30ХМЛ
  • Тип уплотнения - ТРГ
  • Вес - 200 кг
  • Страна производитель - Россия

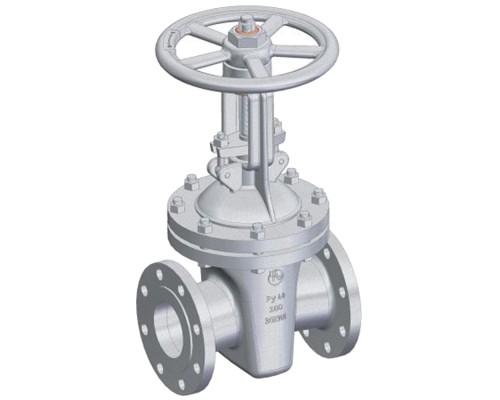

Задвижка клиновая ЧАЗ ЗКЛ2-25ХЛ 30лс64нж ГАЗ Ду200 Ру25 фланцевая, корпус - сталь, уплотнение - ТРГ, с выдвижным шпинделем и штурвалом

Задвижка клиновая ЧАЗ ЗКЛ2-25ХЛ 30лс64нж ГАЗ Ду200 Ру25 фланцевая, корпус - сталь, уплотнение - ТРГ, с выдвижным шпинделем и штурвалом

Габаритные и установочные размеры задвижки клиновой ЧАЗ 30лс64нж ГAЗ Ду200 Ру25:

  • L (строительная длина) = 419 мм
  • H = 995 мм
  • D1 = 360 мм
  • D = 310 мм
  • D0 = 400 мм
  • n отв. d = 12-26 мм
Задвижка клиновая ЧАЗ ЗКЛ2-25ХЛ 30лс64нж ГАЗ Ду200 Ру25 фланцевая, корпус - сталь, уплотнение - ТРГ, с выдвижным шпинделем и штурвалом

Эскиз задвижки клиновой ЧАЗ 30лс64нж ГAЗ Ду200 Ру25

Материалы деталей задвижки клиновой ЧАЗ 30лс64нж ГAЗ Ду200 Ру25:

№ п/п Наименование Материал
1, 2 Корпус, крышка Сталь 30ХМЛ, 20ГЛ, 20ГМЛ
3 Клин (диски) Сталь 30ХМЛ, 20ГЛ  с наплавкой 08Х20Н9Г7Т
4 Шпиндель Сталь 20Х13
5 Втулка резьбовая Бронза БрАЖ 9-4
6 Гайка ГОСТ 7805 ГОСТ 9064
№ п/п Наименование Материал
7 Болт, шпилька ГОСТ Р ИСО ГОСТ
8 Болт откидной Сталь 35, 40X
9 Прокладка Паронит ПОН-Б, ПМБ, ПУТГ, СНП
10 Набивка сальника Кольца ТРГ
11 Маховик Сталь 20ГЛ, ВЧ 50

Характеристики

Давление номинальное
25 бар
Диаметр
Ду200
Корпус
Легированная сталь
Макс. температура
450 ℃
Материал запорного органа
Сталь 20ГЛ 20ГМЛ 30ХМЛ
Производитель
ЧАЗ, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
штурвал
Уплотнение
ТРГ
