Скидка -6%
Артикул:
D040-06026
Производитель:
Tecofi, Франция
99340 ₽93380 ₽
10 или более: - 93380 ₽
Давление номинальное
10 бар
Диаметр
Ду100
Корпус
ковкий чугун EN-GJS-500-7
Макс. температура
80 ℃
Все характеристики

Задвижки Tecofi VG4400-01N предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки Tecofi VG4400-01N Ду100

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 10 бар
  • Рабочее давление - 10 бар
  • Тип управления - штурвал
  • Конструкция шпинделя - выдвижной
  • Температура рабочей среды от -10°С до +80°С
  • Материал корпуса - ковкий чугун EN-GJS-500-7
  • Материал запорного органа - нержавеющая сталь
  • Тип уплотнения - Нитрил
  • Вес - 15.5 кг
  • Страна производитель - Франция

Размеры задвижки Tecofi VG4400-01N Ду100

  • Диаметр DN - 100 мм
  • Строительная длина, A - 50 мм
  • H - 511 мм
  • B - 361 мм
  • C - 174 мм
  • D - 83 мм
  • ØK - 180 мм
  • ØV - 200 мм
  • n - 8 шт
  • ØM - 4-M16

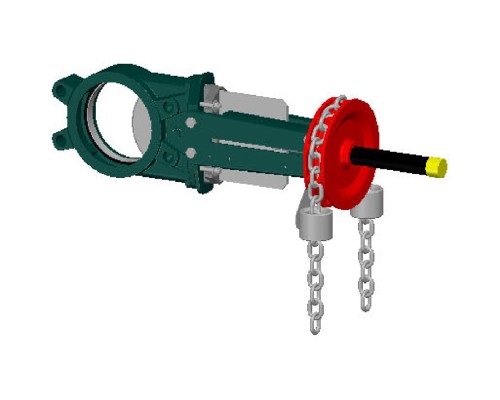

Задвижка шиберная Tecofi VG 4400-01N Ду100 Ру10 со штурвалом, цепью, выдвижной шток, корпус ковкий чугун, уплотнение нитрил

Задвижка шиберная Tecofi VG 4400-01N Ду100 Ру10 со штурвалом, цепью, выдвижной шток, корпус ковкий чугун, уплотнение нитрил

Таблица деталей и материалов задвижки Tecofi VG4400-01N Ду100

№ п/п Наименование Материал
1 Корпус Ковкий чугун EN-GJS-500-7
2 Набивка сальника PTFE
3 Нож Нержавеющая сталь X5CrNi 18-10
4 Шток Нержавеющая сталь 13%Cr
5* Бугель Сталь с эпоксидным покрытием
6 Опорная пластина Оцинкованная сталь
7 Гайка Бронза
8 Сальник Ковкий чугун
9 Кольцевая прокладка Нитрил
10 Седловое уплотнение Нитрил
11 Заглушка Пластик
12 Защитный футляр Сталь
13 Штурвал Чугун
14 Направляющая для цепи Нержавеющая сталь
15 Цепь Оцинкованная сталь
16 Масленка Нержавеющая сталь
17 Опорное кольцо Нержавеющая сталь 316
*Пластины с заранее просверленными отверстиями до Ду 300.
Задвижка шиберная Tecofi VG 4400-01N Ду100 Ру10 со штурвалом, цепью, выдвижной шток, корпус ковкий чугун, уплотнение нитрил

Эскиз задвижки Tecofi VG4400-01N Ду100

Характеристики

Давление номинальное
10 бар
Диаметр
Ду100
Корпус
ковкий чугун EN-GJS-500-7
Макс. температура
80 ℃
Материал запорного органа
нержавеющая сталь
Производитель
Tecofi, Франция
Рабочее давление
10 бар
Тип задвижки
Шиберная
Тип присоединения
межфланцевый
Тип управления
штурвал
Уплотнение
Нитрил
Отзывов: 0

Нет отзывов о данном товаре.
