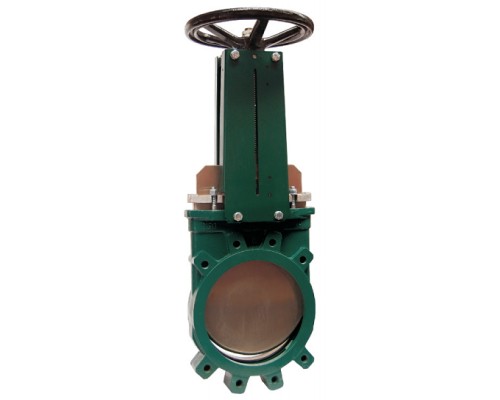

Name: Задвижка шиберная Jafar 2004 Ду600 Ру4 NBR с выдвижным шпинделем чугунная
Brand: Jafar, Польша
SKU: D040-02692
Price: 669245.5843 RUB
Availability: InStock

Скидка -6%

Задвижка шиберная Jafar 2004 Ду600 Ру4 NBR с выдвижным шпинделем чугунная

Артикул:

D040-02692

Производитель:

Jafar, Польша

711963 ₽669246 ₽

10 или более: - 669246 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду600

Корпус

Чугун EN-GJL-250

Макс. температура

70 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Применение: канализация, вода питьевая / промышленная, химическая / бумажная промышленность.
Рабочее давление: 4 бар.
Температура рабочей среды:
- NBR до +70°С
- EPDM до +120°С
Класс герметичности А
Производство: Польша.
Вес: 265,0 кг.

Задвижка шиберная Jafar 2004 Ду600 Ру4 чугунная

Размеры:

Фланец = F14
Тип резьбы = Tr 35x6 LH мм
Кол. оборотов = 102 n
K = 725 мм
lxn = 31х20
A = 110 мм (строительная длина)
B = 1418 мм
D = 290 мм
H = 2060 мм
Dk = 500 мм

Чертеж Задвижка шиберная Jafar 2004 Ду600 Ру4 с выдвижным шпинделем чугунная

Материалы

1	Корпус	Серый чугун EN GJL-250/ Нерж. сталь X5CrNi18-10
2	Уплотняющее кольцо	Sznur bawelniany (хлопковый канат)
3, 16	Шибер, Предох. кольцо	Нержавеющая сталь X5CrNi18-10
4	Шпиндель	Сталь X20Cr13
5, 6	Колона, подпорка гайки	Сталь 12X
8	Гайка шпинделя	Латунь
9	Установ. винт	PN-EN ISO 4027:2006
11	Заглушка	Полипропилен
12	Кожух	Сталь R45
13	Штурвал	Серый чугун EN GJL-250
14	Уплотнительная пластина	Silumin AlSi
15, 17	Уплотнение	EPDM/NBR
