  • Задвижка шиберная двусторонняя Китай Ду80 Ру10 ножевая, межфланцевая, корпус - чугун, уплотнение - NBR, со штурвалом

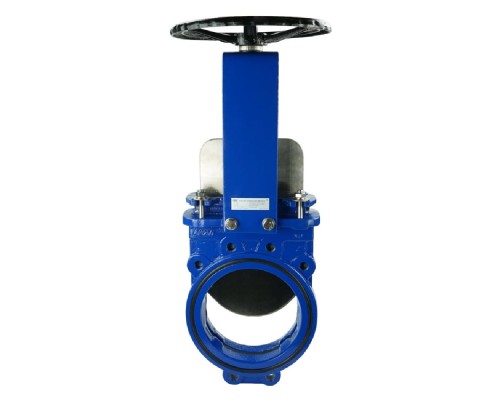

Задвижка шиберная двусторонняя Китай Ду80 Ру10 ножевая, межфланцевая, корпус - чугун, уплотнение - NBR, со штурвалом

Задвижка шиберная двусторонняя Китай Ду80 Ру10 ножевая, межфланцевая, корпус - чугун, уплотнение - NBR, со штурвалом
Артикул:
D040-06775
Производитель:
Китай, Китай
14037 ₽
  0 отзывов
Давление номинальное
10 бар
Диаметр
Ду80
Корпус
Ковкий чугун GGG40
Материал запорного органа
Нержавеющая сталь SS304
Все характеристики
Задвижка шиберная ножевая предназначена для установки в качестве запорного устройства на технологических трубопроводах.

Общие параметры задвижки шиберной Китай Ду80 Ру10 со штурвалом:

  • Диаметр номинальный DN - 80 мм
  • Давление номинальное PN - 10 бар
  • Тип присоединения - межфланцевый
  • Количество болтовых отверстий на одном фланце - 8 шт.
  • Строительная длина - 51 мм
  • Рабочая среда - вязкие среды, сточные воды, жидкая среда, пищевая среда, химическая среда
  • Температура рабочей среды - от -30 до +90 °С
  • Диаметр болтовых отверстий на одном фланце - 16 мм
  • Конструкция шпинделя - невыдвижной
  • Межцентровое расстояние отверстий фланца - 160 мм
  • Температура окружающей среды - от -40 до +40 °С
  • Тип присоединения к трубопроводу - межфланцевое
  • Способ управления - ручной (маховик)
  • Направление рабочей среды - любое
  • Вес - 10 кг
  • Страна производитель - Китай
Задвижка шиберная двусторонняя Китай Ду80 Ру10 ножевая, межфланцевая, корпус - чугун, уплотнение - NBR, со штурвалом

Задвижка шиберная двусторонняя Китай Ду80 Ру10 ножевая, межфланцевая, корпус - чугун, уплотнение - NBR, со штурвалом

Габаритные и установочные размеры задвижки шиберной Китай Ду80 Ру10 со штурвалом:

  • L - 51 мм
  • D1 - 160 мм
  • D2 - 132 мм
  • D - 19 мм
  • D1 - 16 мм
Задвижка шиберная двусторонняя Китай Ду80 Ру10 ножевая, межфланцевая, корпус - чугун, уплотнение - NBR, со штурвалом

Эскиз задвижки шиберной Китай Ду80 Ру10 со штурвалом

Материалы задвижки шиберной Китай Ду80 Ру10 со штурвалом:

№ Наименование Материал
1 Корпус Чугун GGG40
2 Уплотнение кольцевое NBR
3 Нож Нерж. сталь SS304
4 Направляющая PTFE
5 Сальниковое уплотнение PTFE
6 Сальник Угл. сталь A216
7 Крепёж Сталь оцинкованная
8 Защитная пластина Сталь
9 Шток Нерж. сталь А276
10 Направляющая Сталь
Задвижка шиберная двусторонняя Китай Ду80 Ру10 ножевая, межфланцевая, корпус - чугун, уплотнение - NBR, со штурвалом

Эскиз материалов задвижки шиберной Китай Ду80 Ру10 со штурвалом

Характеристики

Давление номинальное
10 бар
Диаметр
Ду80
Корпус
Ковкий чугун GGG40
Материал запорного органа
Нержавеющая сталь SS304
Производитель
Китай, Китай
Рабочее давление
10 бар
Тип задвижки
Шиберная
Тип присоединения
межфланцевый
Тип управления
штурвал
Уплотнение
NBR
Отзывов: 0

Нет отзывов о данном товаре.
