Скидка -6%
Артикул:
D040-06834
Производитель:
Dendor, Россия
103238 ₽97044 ₽
10 или более: - 97044 ₽
Давление номинальное
10 бар
Диаметр
Ду300
Корпус
чугун BЧ40 (GGG40)
Материал запорного органа
Нержавеющая сталь SS304
Все характеристики

Шиберная задвижка в своей конструкции имеет металлический шибер (нож), способный разрезать различного рода включения в жидкости, протекающей внутри тела задвижки.
Данный тип шиберных задвижек применяется в тех случаях, когда требуется двухстороннее перекрытие потока рабочей среды. Задвижка шиберная K21GV предназначена для установки в качестве запорных устройств на трубопроводах, транспортирующих канализационные стоки, шламы, пульпы и другие, загрязнённые механическими примесями среды.
Конструкция шиберной задвижки K21GV любого сечения характеризуется минимальной строительной длиной и полным проходным сечением.

Технические характеристики задвижки Dendor K21GV Ду300 Ру10

  • Тип задвижки - Шиберная
  • Тип присоединения - межфланцевый
  • Диаметр - 300 мм
  • Давление номинальное - 10 бар
  • Класс материала корпуса - чугун
  • Вид материала корпуса - чугун
  • Класс материала запорного органа - нержавеющая сталь
  • Вид уплотнения - двустороннее
  • Уплотнение - NBR
  • Тип управления - штурвал
  • Наличие телескопического штока - нет
  • Наличие колонки управления - нет
  • Страна производитель - Россия
  • Бренд - Dendor
  • Управление - штурвал
  • Строительная длина - 76 мм
  • Клин - необрезиненный
  • Температура рабочей среды - от -15°C до 100°C
  • Материал корпуса - чугун BЧ40 (GGG40)
  • Материал запорного органа - Нержавеющая сталь SS304
  • Класс герметичности - A
  • Наличие пневмораспределителя - нет
  • Датчик обратной связи - нет
  • Наличие концевых выключателей - нет
  • Страна производитель привода - Россия
  • Бренд привода - Dendor
  • Среда - вода, нефтепродукты, загрязненная вода
  • Применение - водоснабжение, нефть, Системы водоочистки и канализации
  • Вес - 56 кг

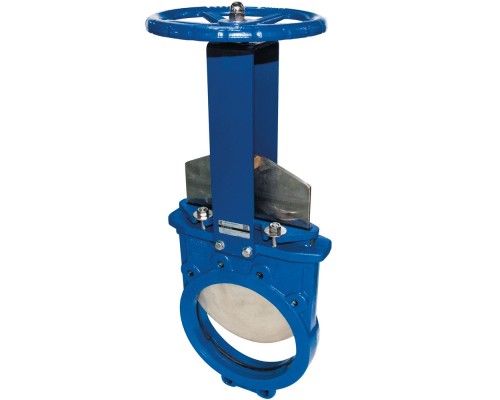

Задвижка шиберная Dendor K21GV Ду300 Ру10 чугунная, уплотнение - NBR, межфланцевая, со штурвалом

Задвижка шиберная Dendor K21GV Ду300 Ру10 чугунная, уплотнение - NBR, межфланцевая, со штурвалом

Габаритные и установочные размеры задвижки Dendor K21GV Ду300 Ру10

  • DN - 300 мм
  • L - 76 мм
  • ØD - 445 мм
  • ØD1 - 400 мм
  • ØD2 - 370 мм
  • ØW - 350 мм
  • øD3 - 23 мм
  • Н - 1000 мм
  • Н1 - 780 мм
Задвижка шиберная Dendor K21GV Ду300 Ру10 чугунная, уплотнение - NBR, межфланцевая, со штурвалом

Эскиз размеров задвижки Dendor K21GV Ду300 Ру10

Материалы деталей задвижки Dendor K21GV Ду300 Ру10

Элемент конструкции

Материал

Маркировка

1

Корпус

Чугун

BЧ40 (GGG40)

2

Уплотнение

NBR

NBR

3

Шибер

Нержавеющая сталь

SS304

4

Направляющая

PTFE

PTFE

5

Сальник

PTFE, NBR

PTFE, NBR

6

Прижимной фланец

Чугун

BЧ40 (GGG40)

7

Стойка

Углеродистая сталь

Ст20

8

Шпиндель

Нержавеющая сталь

SS420

9

Ходовая гайка

Латунь

Лс (Brass)

10

Подшипник

Подшипниковая сталь

GCr15 (ШХ15)

11

Маховик

Чугун/Сталь

BЧ40 (GGG40) / Ст.20

12

Крепежные элементы

Оцинкованная сталь

Нержавеющая сталь

Ст35+Zn

А2

13

Конический редуктор

Чугун

BЧ40 (GGG40)

Задвижка шиберная Dendor K21GV Ду300 Ру10 чугунная, уплотнение - NBR, межфланцевая, со штурвалом

Эскиз деталей задвижки Dendor K21GV Ду300 Ру10

Задвижка шиберная Dendor K21GV Ду300 Ру10 чугунная, уплотнение - NBR, межфланцевая, со штурвалом

Характеристики

Давление номинальное
10 бар
Диаметр
Ду300
Корпус
чугун BЧ40 (GGG40)
Материал запорного органа
Нержавеющая сталь SS304
Применение
водоснабжение, нефть, Системы водоочистки и канализации
Производитель
Dendor, Россия
Тип задвижки
Шиберная
Тип присоединения
межфланцевый
Тип управления
штурвал
Уплотнение
NBR
Отзывов: 0

Нет отзывов о данном товаре.
