Задвижка шиберная Dendor K21GV Ду80 Ру10 чугунная, уплотнение - NBR, межфланцевая, со штурвалом в г. Москва

Шиберная задвижка в своей конструкции имеет металлический шибер (нож), способный разрезать различного рода включения в жидкости, протекающей внутри тела задвижки.
Данный тип шиберных задвижек применяется в тех случаях, когда требуется двухстороннее перекрытие потока рабочей среды. Задвижка шиберная K21GV предназначена для установки в качестве запорных устройств на трубопроводах, транспортирующих канализационные стоки, шламы, пульпы и другие, загрязнённые механическими примесями среды.
Конструкция шиберной задвижки K21GV любого сечения характеризуется минимальной строительной длиной и полным проходным сечением.

Технические характеристики задвижки Dendor K21GV Ду80 Ру10

• Тип задвижки - Шиберная
• Тип присоединения - межфланцевый
• Диаметр - 80 мм
• Давление номинальное - 10 бар
• Класс материала корпуса - чугун
• Вид материала корпуса - чугун
• Класс материала запорного органа - нержавеющая сталь
• Вид уплотнения - двустороннее
• Уплотнение - NBR
• Тип управления - штурвал
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Страна производитель - Россия
• Бренд - Dendor
• Управление - штурвал
• Строительная длина - 53 мм
• Клин - необрезиненный
• Температура рабочей среды - от -15°C до 100°C
• Материал корпуса - чугун BЧ40 (GGG40)
• Материал запорного органа - Нержавеющая сталь SS304
• Класс герметичности - A
• Наличие пневмораспределителя - нет
• Датчик обратной связи - нет
• Наличие концевых выключателей - нет
• Страна производитель привода - Россия
• Бренд привода - Dendor
• Среда - вода, нефтепродукты, загрязненная вода
• Применение - водоснабжение, нефть, Системы водоочистки и канализации
• Вес - 9 кг

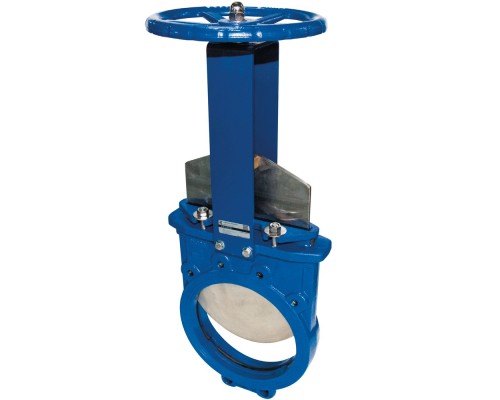

Задвижка шиберная Dendor K21GV Ду80 Ру10 чугунная, уплотнение - NBR, межфланцевая, со штурвалом

Габаритные и установочные размеры задвижки Dendor K21GV Ду80 Ру10

• DN - 80 мм
• L - 53 мм
• ØD - 200 мм
• ØD1 - 160 мм
• ØD2 - 132 мм
• ØW - 220 мм
• øD3 - 18 мм
• Н - 425 мм
• Н1 - 330 мм

Эскиз размеров задвижки Dendor K21GV Ду80 Ру10

Материалы деталей задвижки Dendor K21GV Ду80 Ру10

Эскиз деталей задвижки Dendor K21GV Ду80 Ру10
