Name: Задвижка чугунная фланцевая Ci 30ч6бр Ду200 Ру10
Brand: Ci, Китай
SKU: D040-02383
Price: 26604.6339 RUB
Availability: InStock

Скидка -6%

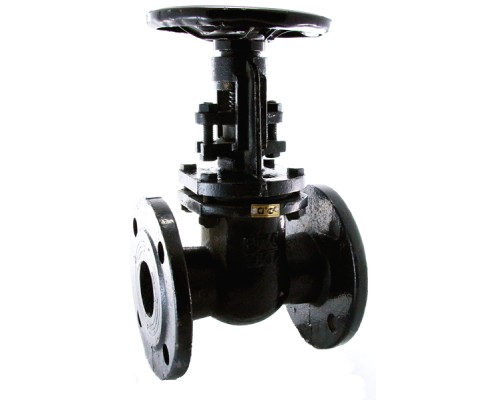

Задвижка чугунная фланцевая Ci 30ч6бр Ду200 Ру10

Артикул:

D040-02383

Производитель:

Ci, Китай

28303 ₽26605 ₽

10 или более: - 26605 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду200

Корпус

чугун

Макс. температура

225 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижки чугунные Ci 30ч6бр используются в качестве запорных устройств на трубопроводах для перекрытия потока среды.

Запирание задвижек с ручным управлением происходит при вращении маховика по часовой стрелке. При этом шпиндель через втулку резьбовую получает поступательное движение, передающееся на шиберы.

В крайнем положении шиберов при создании на маховике необходимого усилия обеспечивается плотное перекрытие прохода.

Задвижку Ci 30ч6бр запрещено использовать в качестве регулирующей температуры, т.е. она может иметь только два состояния - положение открыто и положение закрыто. Наиболее частое применение - транспортировка воды и пара.

Параметры задвижки чугунной Ci 30ч6бр Ду200 Ру10:

Тип задвижки - Параллельная
Диаметр номинальный DN - 200 мм
Давление номинальное PN - 10 бар
Тип управления - штурвал
Температура рабочей среды - от -15 до 225
Класс герметичности по ГОСТ 9544-2015 - "D"
Материал корпуса - чугун
Материал запорного органа - чугун
Тип уплотнения - латунь
Вес - 65.7 кг
Цвет задвижки - Черный
Страна производитель - Китай

Задвижка чугунная фланцевая Ci 30ч6бр Ду200 Ру10

Габаритные и установочные размеры задвижки чугунной Ci 30ч6бр Ду200 Ру10:

Dy - 200 мм
L - 330 мм
H - 880 мм
H1 - 1100 мм
D - 335 мм
D1 - 295 мм
D2 - 268 мм
D0 - 270 мм
n x d - 8 x 22 мм

Эскиз задвижки чугунной Ci 30ч6бр Ду200 Ру10

Материалы деталей задвижки чугунной Ci 30ч6бр Ду200 Ру10:

№	Наименование	Материал
1, 2	Корпус, Крышка	Серый чугун
3	Диски	Серый чугун
4	Втулка резьбовая	латунь ЛС-59
5	Фланец сальника	Серый чугун
