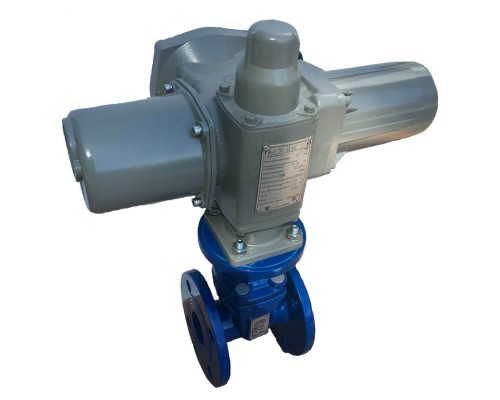

Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-10 Ду-300

Артикул:

2100816

270218 ₽

0 отзывов

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Технические характеристики:

Диаметр условный Ду(Dn) мм.:	300
Максимальное рабочее давление Ру(Pn):	1,0 МПа\|10 бар\|10 кгс/см2
Присоединение:	фланцевое
Максимальная температура рабочей среды:	до +120°С
Страна производитель:	Россия
Материал:	чугун

Описание:

Технические характеристики задвижек 30ч939р с электроприводом

Наименование параметра	Значение
Диаметр номинальный DN, мм	300
Давление номинальное, МПа(кгс/см2)	1,0 (10)
Рабочая среда	вода по СанПин 2.1.4.1074-01 и СНиП 2.04.07-86
Температура рабочей среды, oC	От +5 до +95 (кратковременно +120)
Класс герметичности	АА по ГОСТ Р 54088-2011
Допустимая утечка, мм3/с (см3/мин), не более	1,80 (0,11)
Максимально допустимый крутящий момент на шпинделе, Нм	200
Коэффициент гидравлического сопротивления, не более	0,2
Тип присоединения к арматуре по ОСТ 26-07-763-73	тип Б (пятикулачковая муфта)
Масса, кг, не более	110

DN	L	H	h	D	D1	D2	d	n отв.
300	270±3	870	588	465	400	370	22	12

МНОГООБОРОТНЫЙ ЭЛЕКТРОПРИВОД

ГЗ-Б.300

Условное обозначение	Тип присоедин. к арматуре по ОСТ 26-07-763-73	Номинальный крутящий момент на выходном валу	Частота вращения вала, об/мин.		Электродвигатель			Вес
		Номинальный крутящий момент на выходном валу	Частота вращения вала, об/мин.		Мощность	Номинальный ток	Пусковой ток	Вес
		Нм (кгс*м)	Стандарт	По заказу	кВт	А	А	кг, ± 8%
ГЗ-Б.300	Б	300 (30)	24, 36	18, 36, 48	0,75	2,8	16,5	47

Наименование параметра	Значение
Климатическое исполнение	по ГОСТ 15150
Среда	воздух
Рабочий диапазон температур:	от -45 oС до +60 oС (У1) от -60 oС до +60 oС (УХЛ1) от -10 oС до +65 oС (T1)
Относительная влажность (верхнее значение)	100% при oС

Возможные места установки:

Степень защиты корпуса по ГОСТ 14254 - IP65!

по заказу для ГЗ-Б.300:

IP67 - погружение на глубину не более 1,5 метра, не более чем на 1 час 30 минут;
IP68 - погружение на глубину не более 3 метров, не более чем на 3 часа.

№, п/п	Наименование детали
1	Электродвигатель
2а	Вал маховика ручного дублера
3	Прямозубая цилиндрическая шестерня
4	Основной корпус
5	Переходной вал ограничителя хода
6а	Рычаг переключения режимов
7	Выходной вал
8а	Пружина полуавтоматической муфты
9	Червячное колесо
10	Червячный вал
11	Набор тарельчатых пружин муфты
12	Монтажный фланец
13	Двухсторонняя муфта ограничения крутящего момента
14	Ограничитель хода выходного вала
15	Индикатор положения затвора арматуры
16	Клеммные колодки контактных соединений
17	Передняя крышка корпуса
18	Окошко индикатора положения затвора арматуры
19	Кнопки местного управления ОТКРЫТЬ (open) ЗАКРЫТЬ (close)
20	Заглушка
